Постоянный ток
Direct Current или DC так по-английски обозначают электрический ток который на протяжении любого отрезка времени не меняет направление движения и всегда движется от плюса к минусу. На схеме обозначается как плюс (+) и минус (-), на корпусе прибора, работающего от постоянного тока наносят обозначение в виде одной (-) или (=) полос. Важная особенность постоянного электрического тока — это возможность его аккумулирования, т.е. накопления в аккумуляторах или получения его за счет химической реакции в батарейках. Множество современных переносных электрических устройств, работают, используя накопленный электрический заряд постоянного тока, который находится в аккумуляторах или батарейках этих самых устройств.
Электрическое напряжение
Это давление на дно и есть то самое напряжение (по аналогии с гидравликой). В данном случае, дно башни – это ноль, начальный уровень отсчёта. За начальный уровень отсчёта в электронике берут вывод батарейки или аккумулятора со знаком «минус». Можно даже сказать, что уровень «воды в башне» у 12-вольтового автомобильного аккумулятора выше, чем уровень воды 1,5 Вольтовой пальчиковой батарейки.
Так вот, по аналогии с электроникой, это давление называется напряжением. Например, вы, наверное, не раз слышали такое выражение, типа «блок питания может выдать от 0 и до 30 Вольт». Или говоря детским языком, создать «электрическое давление» на своих клеммах (отметил на фото) от 0 и до 30 Вольт. Нулевой уровень, откуда идет отсчет электрического давления, обозначается минусом.
источник питания постоянного тока
Электрическое напряжение — это еще не значит, что в электрической цепи течет электрический ток. Для того, чтобы появился электрический ток, электроны должны двигаться в одном направлении, а они в данный момент тупо стоят на месте. А раз нет движения электронов, то и нет электрического тока.
С точки зрения электроники, на одном щупе блока питания есть давление, а на другом его нет. То есть это земля, на которой стоит башня, если провести аналогию с гидравликой. Поэтому, положительный щуп блока питания да и вообще всех приборов стараются сделать красным, мол типа берегитесь, здесь высокое давление! А отрицательный щуп — черным или синим.
В электронике, чтобы указать, на каком выводе больше » электрическое давление», а на каком меньше проставляют два знака: плюс и минус, соответственно положительный и отрицательный. На плюсе избыточное «давление», а на минусе — ноль.
Поэтому, если замкнуть эти два вывода между собой, электрический ток устремится от плюса к минусу, но напрямую этого делать крайне не рекомендуется, так как это уже будет называться коротким замыканием.
Постоянное и переменное напряжение
Напряжение бывает бывает постоянным и переменным. В разговорной речи часто можно услышать «постоянный ток» и «переменный ток. Постоянный ток и постоянное напряжение — это синонимы, то же что и переменный ток и переменное напряжение.
На примере выше мы с вами рассмотрели постоянное напряжение. То есть давление воды на дно башни в течение времени постоянно. Пока в башне есть вода, она оказывает давление на дно башни. Вроде бы все элементарно и просто. Но какое же напряжение называют переменным?
Все любят качаться на качелях:
Сначала вы летите в одном направлении, потом происходит торможение, а потом уже летите обратно спиной и весь процесс снова повторяется. Переменное напряжение ведёт себя точно так же. Сначала «электрическое давление» давит в одну сторону, потом происходит процесс торможения, потом оно давит в другую сторону, снова происходит торможение и весь процесс снова повторяется, как на качелях.
Тяжко для понимания? Тогда вот вам еще один пример из знаменитой книжки «Первые шаги в электронике» Шишкова. Берем замкнутую систему труб с водой и поршень. Поршень у нас находится в движении. Следовательно, молекулы воды у нас отклоняются то в одну сторону:
то в другую:
переменное напряжение
Так же ведут себя и электроны. В вашей домашней сети 220 В они колеблются 50 раз в секунду. Туда-сюда, туда-сюда. Столько-то колебаний в секунду называется Герцем. В литературе пишется просто «Гц». Тогда получается, что колебание напряжения в наших розетках 50 Гц, а в Америке 60 Гц. Это связано со скоростью вращения генератора на электростанциях. В разговорной речи постоянное напряжение называют «постоянкой», а переменное — «переменкой».
Принцип работы
Механическая энергия преобразуется изображенным на рисунке генератором в электрическую следующим образом:
за счет такого явления, как электромагнитная индукция, при вращении рамки «4», помещенной в магнитное поле «3» (возникающее между различными полюсами магнита «2»), в ней образуется ЭДС «5». Напряжение в сеть подается через токосъемники «7» с кольцевых контактов «6», к которым подключена рамка «4».
Видео: постоянный и переменный ток — отличия
Что касается величины ЭДС, то она зависит от скорости пересечения силовых линий «3» рамкой «4». Из-за особенностей электромагнитного поля минимальная скорость пересечения, а значит и самое низкое значение электродвижущей силы будет в момент, когда рамка находится в вертикальном положении, соответственно, максимальное — в горизонтальном.
Учитывая изложенное выше, в процессе равномерного вращения индуктируется ЭДС, характеристики величины и направления которого изменяются с определенным периодом.
Источники ЭДС
Источники электротока любого рода бывают двух видов:
- первичные, с их помощью происходит генерация электроэнергии путем превращения механической, солнечной, тепловой, химической или другой энергии в электрическую;
- вторичные, они не генерируют электроэнергию, а преобразуют ее, например, из переменной в постоянную или наоборот.
Единственным первичным источником переменного электротока является генератор, упрощенная схема такого устройства показана на рисунке.
Упрощенное изображение конструкции генератора
Обозначения:
- 1 – направление вращения;
- 2 – магнит с полюсами S и N;
- 3 – магнитное поле;
- 4 – проволочная рамка;
- 5 – ЭДС;
- 6 – кольцевые контакты;
- 7 – токосъемники.
Напряжение тока — что это означает?
Этот термин очень часто можно услышать в разговорной речи. Ток, в данном случае, это электрический ток. Получается, напряжение тока — это напряжение электрического тока. Просто у нас так сокращают. Как я уже говорил выше, ток бывает переменным и постоянным. Постоянный ток и постоянное напряжение — это синонимы, как и переменный ток и переменное напряжение. Получается фраза «напряжение тока» говорит нам о том, какое напряжение между двумя точками или проводами в электрической цепи.
Например, на вопрос «какое напряжение тока в розетке» вы можете смело ответить: переменный ток 220 Вольт», а на вопрос «какое напряжение тока тока у автомобильного аккумулятора», вы можете ответить «12 Вольт постоянного тока». Так что не стоит пугаться).
Чем обосновано разнообразие электротоков
У многих может возникнуть вполне обоснованный вопрос – зачем использовать такое разнообразие электротоков, если можно выбрать один и сделать его стандартным? Все дело в том, что не каждый вид электротока подходит для решения той или иной задачи.
В качестве примера приведем условия, при которых использовать постоянное напряжение будет не только не выгодно, ни и иногда невозможно:
- задача передачи напряжения на расстояния проще реализовывается для переменного напряжения;
- преобразовать постоянный электроток для разнородных электроцепей, у которых неопределенный уровень потребления, практически невозможно;
- поддерживать необходимый уровень напряжения в цепях постоянного электротока значительно сложнее и дороже, чем переменного;
- двигатели для переменного напряжения конструктивно проще и дешевле, чем для постоянного. В данном пункте необходимо заметить, что у таких двигателей (асинхронных) высокий уровень пускового тока, что не позволяет их использовать для решения определенных задач.
Теперь приведем примеры задач, где более целесообразно использовать постоянное напряжение:
- чтобы изменить скорость вращения асинхронных двигателей требуется, изменить частоту питающей электросети, что требует сложного оборудования. Для двигателей, работающих от постоянного электротока, достаточно изменить напряжение питания. Именно поэтому в электротранспорте устанавливают именно их;
- питание электронных схем, гальванического оборудования и многих других устройств также осуществляется постоянным электротоком;
- постоянное напряжение значительно безопаснее для человека, чем переменное.
Исходя из перечисленных выше примеров, возникает необходимость в использовании различных видов напряжения.
Графические изображения
Благодаря применению графического метода, можно получить наглядное представление динамических изменений различных величин. Ниже приведен график изменения напряжения с течением времени для гальванического элемента 3336Л (4,5 В).
Горизонтальная ось отображает время, вертикальная – напряжение
Как видим, график представляет собой прямую линию, то есть напряжение источника остается неизменным.
Теперь приведем график динамики изменения напряжения в течение одного цикла (полного оборота рамки) работы генератора,.
Горизонтальная ось отображает угол поворота в градусах, вертикальная — величину ЭДС (напряжение)
Для наглядности покажем начальное положение рамки в генераторе, соответствующее начальной точке отчета на графике (0°)
Начальное положение рамки
Обозначения:
- 1 – полюса магнита S и N;
- 2 – рамка;
- 3 – направление вращения рамки;
- 4 – магнитное поле.
Теперь посмотрим, как будет изменяться ЭДС в процессе одного цикла вращения рамки. В начальном положении ЭДС будет нулевым. В процессе вращения эта величина начнет плавно возрастать, достигнув максимума в момент, когда рамка будет под углом 90°. Дальнейшее вращение рамки приведет к снижению ЭДС, достигнув минимума в момент поворота на 180°.
Продолжая процесс, можно увидеть, как электродвижущая сила меняет направление. Характер изменений поменявшей направление ЭДС будет таким же. То есть она начнет плавно возрастать, достигнув пика в точке, соответствующей повороту на 270°, после чего будет снижаться, пока рамка не завершит полный цикл вращения (360°).
Если график продолжить на несколько циклов вращения, мы увидим характерную для переменного электротока синусоиду. Ее период будет соответствовать одному обороту рамки, а амплитуда – максимальной величине ЭДС (прямой и обратной).
Теперь перейдем к еще одной важной характеристике переменного электротока – частоте. Для ее обозначения принята латинская буква «f», а единица ее измерения – герц (Гц)
Этот параметр отображает количество полных циклов (периодов) изменения ЭДС в течение одной секунды.
Определяется частота по формуле: . Параметр «Т» отображает время одного полного цикла (периода), измеряется в секундах. Соответственно, зная частоту, несложно определить время периода. Например, в быту используется электроток с частотой 50 Гц, следовательно, время его периода будет две сотых секунды (1/50=0,02).
Преобразование переменного тока в постоянный
Для варианта подобной трансформации оптимальный способ – использование выпрямителей:
Подключение диодного моста – первый шаг в этой процедуре. Конструкция из 4 диодов с необходимой мощностью способствует процессу своеобразного срезания верхних границ уже знакомых нам синусоид переменного вида. Таким образом достигается получение однонаправленного тока.
- Далее выполняется параллельное подключение на выход исправляющего провалы между пиковыми точками синусоиды сглаживающего фильтра или с диодного моста конденсатора. Выделенная зеленым маркером синусоида получилась после прохождения диодного мостика.
Изменения в результате снижения пульсации отображены в синем цвете.
Различные модификации стабилизаторов напряжения и тока устанавливаются для уменьшения рабочего уровня пульсации в случае возникшей необходимости.
Осциллограммы постоянного и переменного напряжения
Давайте рассмотрим, как выглядит переменное и постоянное напряжение на экране осциллографа. Как вы знаете, осциллограф показывает изменение напряжения во времени. Если на щуп осциллографа не подавать никакое напряжение, то на осциллограмме мы увидим простую прямую линию на нулевом уровне по оси Y. Ось Y — это значение напряжения, а ось Х — это время.
осциллограмма нулевого напряжения
Давайте подадим постоянное напряжение. Как вы могли заметить, осциллограмма постоянного напряжения — это также прямая линия, параллельная оси времени. Это говорит нам о том, что с течением времени значение постоянного напряжение не меняется, о чем нам лишний раз доказывает осциллограмма.
осциллограмма постоянного напряжения

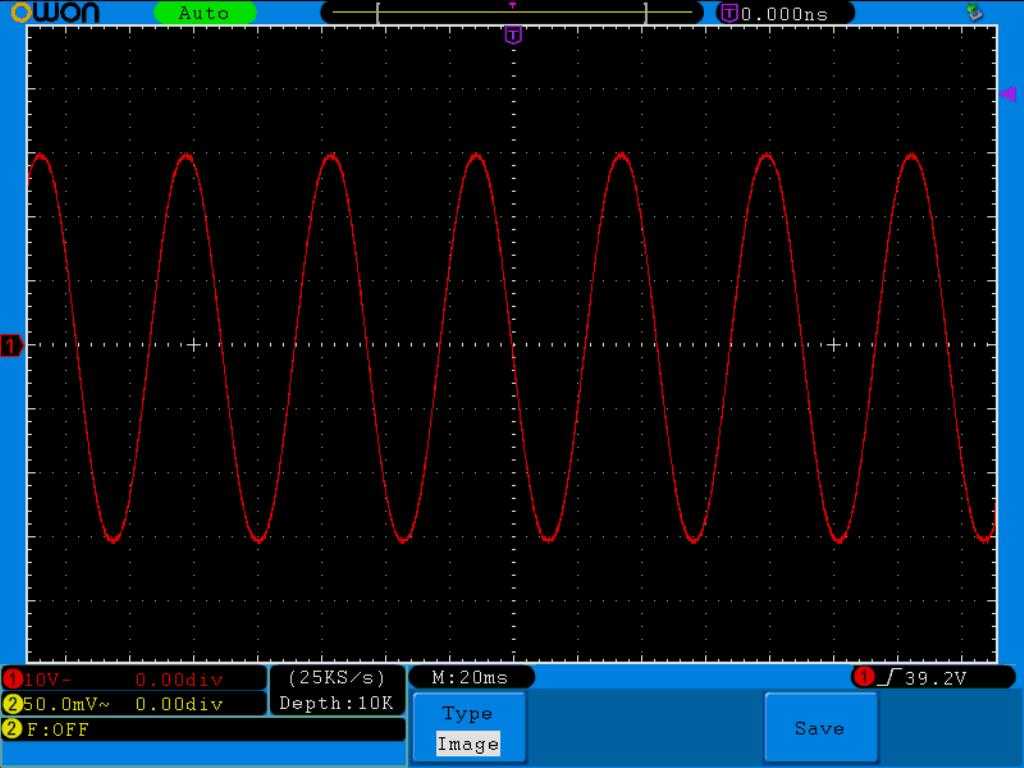

А вот так выглядит осциллограмма переменного напряжения. Как вы видите, напряжение со временем меняет свое значение. То оно больше нуля, то оно меньше нуля.
осциллограмма переменного напряжения
Также отличное объяснение темы можно посмотреть в этом видео.
Переменный ток
(Alternating Current) или АС английская аббревиатура обозначающая ток, который меняет на временном отрезке свое направление и величину. На электрических схемах и корпусах электрических аппаратов, работающих от переменного тока, символ переменного тока обозначают как отрезок синусоиды «
». Если говорить о переменном токе простыми словами , то можно сказать что в случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное. На рисунке обратное направление – это область графика ниже нуля.
Теперь давай разберемся, что такое частота. Частота это — период времени, в течение которого ток выполняет одно полное колебание, число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц) . В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц. Эта ве6личина показывает количество изменений направления тока за одну секунду на противоположное и возвращение в исходное состояние. Иными словами в электрической розетке, которая есть в каждом доме и куда мы включаем утюги и пылесосы, плюс с минусом на правой и левой клеммах розетки будет меняться местами с частотой 50 раз в секунду — это и есть, частота переменного тока. Для чего нужен такой “переменчивый “ переменный ток, почему не использовать только постоянный? Это сделано для того, чтобы получить возможность без особых потерь получать нужное напряжение в любом количестве способом применения трансформаторов. Использование переменного тока позволяет передавать электроэнергию в промышленных масштабах на значительные расстояния с минимальными потерями.
Напряжение, которое подается мощными генераторами электростанций, составляет порядка 330 000-220 000 Вольт. Такое напряжение нельзя подавать в дома и квартиры, это очень опасно и сложно с технической стороны. Поэтому переменный электрический ток с электростанций подается на электрические подстанции, где происходит трансформация с высокого напряжения на более низкое, которое мы используем.
Обобщенные определения
Физический процесс, при котором заряженные частицы движутся упорядоченно (направленно), называется электротоком. Его принято разделять на переменный и постоянный. У первого направление и величина остаются неизменными, а у второго эти характеристики меняются по определенной закономерности.
Приведенные определения сильно упрощены, хотя и объясняют разницу между постоянным и переменным электротоком. Для лучшего понимания, в чем заключается это различие, необходимо привести графическое изображение каждого из них, а также объяснить, как образуется переменная электродвижущая сила в источнике. Для этого обратимся к электротехнике, точнее ее теоретическим основам.
