Как правильно скрутить провода между собой?

5. Ещё пример применения Wago 773

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.

6 ответов

7

Я когда-то сделал переходной переходник с помощью соединителя и 2 наконечника, которые почти соприкасались друг с другом, возможно, менее чем на дюйм кабеля между каждой точкой разъема. Отлично работает!

Точка, вы не найдете никакой стандартной спецификации на короткой длине кабеля. Все, что вам нужно, — это пользовательский интерфейс. Есть много потоков, в которых люди говорят, что их 6-дюймовые патчи в порядке. В некоторых отчетах упали пакеты. Некоторые люди, такие как я, использовали 4 «для соединительных линий между коммутаторами без проблем. Другие заменили короткие кабели длинными и разрешили сетевые проблемы.

Делайте то, что работает для вас в этом отношении. Если вы реализуете короткие длины кабелей, вам было бы разумно следить за портом за ошибками, чтобы обеспечить работу, но после того, как это будет хорошо, я бы подумал, что в целом это будет нормально.

Вот еще один поток со ссылкой, которая здесь считалась недействительной. https://serverfault.com/вопросы /108480 /, что-это-The-минимум-Ethernet-кабель длиной-в-а-cat6-гигабитного-соединение

8

Минимальная длина кабеля при разговоре о стандартных медных кабелях отсутствует.
Когда дело доходит до волокна, минимальная длина зависит от технологии, диодов и т. Д.

6

Поскольку у меня нет всех доступных мне стандартов, лучший ответ, который я видел на эту тему, — это форумы на веб-сайте BICSI . На основе сотрудник Fluke Networks (производитель ряда популярных тестовых блоков для кабелей) в стандарте не существует минимальной длины.

Однако при использовании минимально совместимых компонентов для Cat5e /6 и Cat6A существуют минимальная длина и рекомендации минимальной длины.

Ниже приведена применимая цитата:

Кроме того, вам нужно иметь в виду возможности инструментов, которые у вас есть. Есть полевые тестеры, которые могут не поддерживать кабели под минимальной длиной, но это ограничение тестера и не основано на стандарте. Очевидно, что если вы тестируете устройство с минимальной длиной 1 метр, вы бы хотели избежать кабелей менее 1 метра, так как вы не смогли бы получить точные результаты.

5

Я не уверен, что минимальная длина кабеля была указана в RFC. Независимо от того, какой минимум зависит от нескольких факторов.

Основное описание проблемы, вызванное слишком короткими кабелями, заключается в том, что электрический сигнал, когда он передается, отскакивает от конца провода и отражает назад в другом направлении. Так же, как бросать мяч у стены, если вы достаточно близко к стене, когда мяч отскакивает назад, он может дотянуться до вас.

Для сетевого сигнала, если сигнал отскакивает назад и достаточно силен для достижения отправителя, тогда отправитель должен выяснить, является ли сигнал новым, или отразить его собственную передачу.

Есть много факторов, которые влияют на то, произойдет ли отскок назад; мощность передаваемого сигнала, сопротивление провода, длину кабеля и т. д.

Итак, каков бы ни был минимум, достаточно времени, чтобы не получить отскок назад. В первые дни сети Ethernet, для витой пары это был один метр. Сегодня оборудование, как правило, изготавливается с рядом встречных мер для уменьшения или устранения последствий отскока назад. Я надежно использовал кабели размером с одну ногу без проблем. Но опять же, это будет зависеть от того, сможет ли остальная часть физического оборудования и программного обеспечения адекватно компенсировать короткую длину.

Кому-то нужно прочитать спецификацию IEEE на кабелях Ethernet. Когда вы запускаете Cat5 /6 UTP, минимум 3 ‘. Вы не можете (не должны) использовать кабели короче 3 ‘. Один кабель между маршрутизатором и патч-панелью вряд ли вызовет проблему, но будет многократная. Спецификация понятна. Не короче 3 ‘, или у вас нет спецификации.

Проверить IEEE 802.3 40.7 Характеристики сегментов канала : минимальное расстояние связи не указано для 1000BASE-T.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Формы обители

Какую выбрать форму обители

При первом посещении чайника безмятежности вам предложат выбрать один из шаблонов мира, в котором будет расположен вам дом и участок. На выбор даны 3 варианта:

• Плавучая обитель
• Изумрудный пик
• Остров прохлады

Они отличаются друг от друга только пейзажем, то есть никаких бонусов они не дают, поэтому выбирать следует, основываясь на собственных предпочтениях. К тому же в будущем вы сможете открыть и другие миры.

Как открыть все формы обители

Для этого вам необходимо будет укрепить дружбу с Пухляшом, то есть увеличить уровень доверия. Добиться этого можно путем изготовления мебели, создания предметов декора и размещения новых построек. Вам также потребуется заплатить 1500 сокровищ (серебра) за каждый новый мир. Подробнее о данных механик рассказано чуть ниже.

Как открыть Шелковый павильон (Инадзума)

Для открытия формы обители, добавленной в игру вместе с выходом обновления 2.2, вам нужно будет заполучить особый предмет под названием Шелковый принт. Выдается же он после того, как вы достигните 40-го уровня благосклонности Сакуры в Великом храме Наруками.

Заполучив нужную вещицу, вы сможете найти ее в своем инвентаре. Затем используйте ее. После этого подойдите к Пухляшу и выберите новую форму обители, выполненную в Инадзумском стиле.

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Сокровища и сила Адептов

Прежде чем перейти к разбору изготовления мебели, рассмотрим новую валюту, называемую сокровищами (серебряные монетки). Она необходимо для приобретения новых чертежей, декоративных предметов, питомцев, форм обители и других вещей внутри чайника безмятежности у Пухляша и Бродячего духа.

Сокровища автоматически капают в кувшин богатств каждый час. Скорость их накопления напрямую зависит от Высочайшей силы Адептов – чем она выше, тем больше серебряных монеток вы будете получать. Чтобы узнать, сколько именно сокровищ вы получаете в данный момент времени, побеседуйте с Пухляшом, выберите раздел «Уровень доверия» и кликните на кружок с восклицательным знаком.

Для повышения силы Адептов необходимо размещать в своих владениях новые предметы мебели и декора. Это также касается различных камней и питомцев. То есть чем разнообразнее и насыщеннее окажется наполнение вашей обители, тем больше сокровищ вы будете получать.

Добавим, что вам следует регулярно посещать Сокровищницу, чтобы опустошать кувшин богатств. Дело в том, что он может вместить в себя лишь ограниченное количество серебряных монет. Повысить его вместимость можно с помощью увеличения уровня доверия. Например, на 10-м левеле он сможет хранить на 2,4 тысячи монеток больше.

Примечание: в Сокровищнице за серебро в разделе «Богатства обители» можно купить массу полезных предметов, например, руду для усиления снаряжения, карточки опыта, расходники для улучшения артефактов и даже мору.

Устройство витой пары.

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в о,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовленная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет о,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка  LSZH).

В России в соответствии с основными требованиями по пожарной безопасности они имеют маркировку: нг(A)-HF; нг(B)-HF; нг(C)-HF; нг(D)-HF. В скобках указывается категория в соответствии с показателями пожарной безопасности. Стойкий к горению и выделению кабель LAN перечисленных выше маркировок используют для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Внешняя оболочка витой пары для наружной прокладки имеет материал из гидрофобного полиэтилена, который обычно наносят вторым слоем поверх поливинилхлоридной оболочки. Кроме этого пустоту в кабеле могут заполнить специальным гидрофобным гелем и применить к нему бронирование из гофрированной ленты или стальной проволоки.

С помощью цветового решения, оболочку кабеля LAN можно легко идентифицировать и узнать его функциональное назначение для монтажа или во время обслуживания. Например, черный цвет сделанный из полиэтилена (PE) указывает на то что кабель хорошо приспособлен для влияния внешних факторов на улице (сырость, воздух…), а оранжевый цвет может говорить о стойкости наружного материала к горению. Светло-серый цвет применяют для внутренней прокладки в жилых домах и офисных зданиях.

Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Применяется для соединения порта сетевой карты с сетевым оборудованием (свитч, хаб, маршрутизатор).

Обжим по стандарту EIA/TIA-568A.

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Обжим по стандарту EIA/TIA-568В (используется чаще).

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Перекрестный обжим

Используется для соединения двух сетевых карт напрямую.

Обжим для скорости 100/1000 Мбит/с, применяются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Четыре жилы

Еще один вариант для 4 жил – тот случай, когда всего 2 пары. Стандартно делают вот так:

Вся фишка грамотной распиновки – сопоставить провода по обе стороны кабеля, при этом даже не зная, как обжали коннектора на другой стороне. Негласный стандарт, где не нужно бегать до щитка провайдера. Цифры 1-8 на картинках порой выдавливают на розетках, это для тех, кто не хочет спутать порядок.

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

• заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
• обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку.После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом

Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:

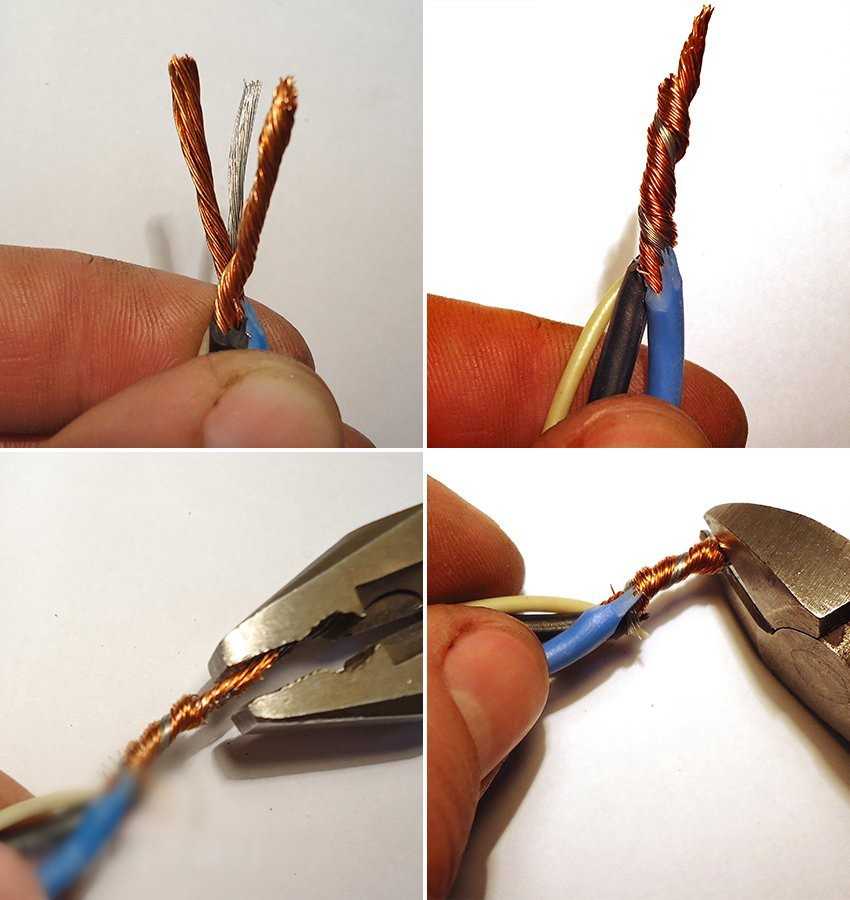

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку

Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
2. Надеваем термоусадку на один из шнуров.
3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Разновидности кабелей

Выпускаются витые пары различных конструкций, некоторые из них имеют экран. Для домашних и офисных сетей, покрывающих незначительные площади, без помех от разных источников, допускается использование кабелей без экранирования. При значительных расстояниях и на участках, куда достигают электромагнитные наводки, рекомендуется прокладка кабелей, оснащенных экраном. Защитный экран исключает электромагнитные помехи любого происхождения.

• UTP или U/UTP (витая пара, у которой защитный экран отсутствует;
• FTP или F/UTP – у кабеля имеется защита в виде одного внешнего фольгированного слоя;
• STP – каждая пара проводников оснащена экраном и внешняя сторона кабеля покрыта защитным материалом, напоминающим сетку;
• SSTP или S/FTP – каждая из пар проводников покрыта слоем материала — фольги, внешне кабель защищен экраном;
• U/STP – у кабеля нет общего экрана, но каждая пара покрыта защитным слоем фольги;
• SFTP или SF/UTP – каждая отдельная пара снабжена индивидуальной защитой, кабель оснащен двумя внешними экранами – фольгированным и сеткой из меди. Между ними проложен проводник-дренаж.

Присутствие и разновидность экрана является основным отличием у витых пар. Он не допускает вмешательство помех извне, например, если невозможен монтаж пары отдельно от силовых кабелей. Производители могут включать дополнительные значения в маркировку, исходя из структурного состава кабеля, например:

• AWG (калибр) – толщина провода согласно американской системы маркировки.
• Моножила – кабель широко распространен благодаря невысокой стоимости. Ее используют для укрепления участков прокладки, которые чаще изгибаются и для создания патчкорда – части кабеля определенного размера, имеющего на концах коннекторы, соединяющие два прибора.
• Диаметр – минимальный — 0,4, максимальный — 0,64 мм. По стандартным требованиям для изготовления кабелей 5 и 6 категории применяют жилы, диметр которых не меньше 0,51 мм или 24AWG.
• Количество пар – может достигать тысячи.  Для компьютерных систем достаточно 4-х парного кабеля. Причем, функционирование всех пар происходит только в том случае, если скорость передачи данных не выше 1 Гбит/с. При скорости до 100 Мбит/с можно прокладывать 2-х парный кабель.
• Качество внешних оболочек – как и в случае с остальными кабелями, у витых пар она связана с условиями электромонтажа, реализацией, поддержкой и восстановлением качества технической системы.

Разновидности оболочек:

РVС — из пластиката поливинилхлорида. Предназначен для внутреннего использования.РР – из термопластичного полимера пропена.  Предназначен для наружной проводки, выдерживает высокую температуру – до +140 градусов по Цельсию.РЕ – из термопластичного полимера этилена. Для открытого (наружного) проведения.FR – кабель с огнезащитой. Функционирует в условиях открытого огня в течение заданного времени. Современные стандарты выделяют три вида огнестойких покрытий, рассчитанных на полчаса, 1,5 часа и 3 часа.LS – оболочка из материала со сниженным дымовыделением в процессе горения.ZН – материал покрытия Зеро Галоген, не выделяющий ядовитых галогеновых газов во время горения.В – кабель обвит броней, в качестве которой чаще применяют ленту из стали.С – кабель с тросом, натягивающим его между зданиями или сооружениями.

Чтобы идентифицировать и указать назначение материала оболочки, производители используют различные цвета. Так, если она черного цвета, значит кабелю не страшна сырость. Материал, стойкий к горению, обычного оранжевого оттенка. А для внутреннего использования в жилых домах и офисах лучше брать светло-серые сетевые кабели, они подходят для подобного.

Если продукт отмечен маркировкой  U/UTP 4 саt.5e sоlid 24АWG LSZH, то она расшифровывается следующим образом:

• у кабеля нет экранирования;
• у продукта витых пар 4, каждая состоит их двух жил;
• состоит из четырех пар по 2 проводника;
• кабель пятой категории;
• проводник типа «solid» — однопроволочный;
• жила 0,51 мм диаметра;
• оболочка выполнена из безгалогенного материала, со сниженным выделением дыма.

Типы проводников

Провод изготавливают из разных материалов с различной толщиной. И от их качества и сечения сильно зависит цена.

Материал

Каноничным металлом для провода считается медь. Но она довольно дорога сама по себе, и не всегда нужна для применения. Поэтому в данный момент можно увидеть три основных материала:

• Алюминий. Провод, сделанный из алюминия, значительно легче и дешевле медного. Это все его преимущества, дальше идут только недостатки. Электропроводность алюминия ниже, чем у меди, в 1,7 раз. На небольших участках это не заметно, но на длинных участках, граничащих с максимально допустимыми длинами, это может стать серьёзной проблемой. С алюминиевых проводов со временем могут сползать коннекторы. Материал сильно подвержен коррозии и его применение недопустимо в сырых помещениях или на улице, поскольку из-за повреждения коррозией электропроводность жилы значительно ухудшается. Провод из алюминия не такой гибкий, как медный, поэтому его несколько сложнее монтировать и проще повредить. Идеальное место применения кабеля с алюминиевыми жилами — это сухое помещение, например, квартира или офис, где длины кабеля не превышают половины, разрешённой используемым стандартом. Таким кабелем не получится запитать устройства по технологии PoE (Power over Ethernet). Эта технология позволяет передавать на устройство сигнал и электропитание через данный провод;
• Омеднённый алюминий. Представляет собой алюминиевый кабель с нанесённым на его поверхность медным слоем. Этот кабель тоже значительно легче медного, но уже не так дёшев. Разница с медным кабелем составляет около 15%. Преимущество над кабелем из чистого алюминия заключается в улучшенной электропроводности и защите от коррозии. Но даже несмотря на то, что проводимость уже значительно лучше, чем у алюминиевого, технология PoE плохо работает на таком кабеле;
• Медь. Провод, изготовленный из меди, тяжелее и дороже всех остальных. Но именно она позволяет выжать из использованной технологии всё, что задумано. И именно при медном исполнении пропускная способность витой пары будет максимальна. Сеть, построенная из медного кабеля будет самой качественной и долговечной.

Исполнение проводников

Проводники могут быть одножильными и многожильными.

• Одножильный (Solid). Представляет из себя цельную жилу из одного проводника. Подходит для передачи сигнала на длительные расстояния. Подходит для обжима ручным инструментом;
• Многожильный (Stranded), состоит из нескольких проводников скрученных по спирали. Более гибкий и хорошо подходит для изготовления патч-кордов. Не очень подходит для обжима ручным инструментом.

Сечение

Чем толще сечение жилы витой пары, тем больше можно пропустить по нему информации, и тем выше дальность передачи. Деление на категории уже само подразумевает то, что для выбранной категории кабеля будет выдержано требуемое сечение провода. Для маркировки сечения проводника придумана маркировка – AWG. На русский язык эта аббревиатура переводится как – Американский калибр проводов. Если говорить упрощённо, то для каждого значения AWG есть свой диаметр жилы и площадь её поперечного сечения. Для одножильного и многожильного кабеля эти значения будут разными.

Для категории Cat.5e стандарт – 24AWG. Это означает что для его полноценной работы диаметр каждого провода должен составлять 0,511 мм, что означает площадь поперечного сечения 0,205 кв. мм.

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож

Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1. Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2. Второй способ – кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера).

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Вывод

Расположение проводов прямого кабеля отличается от перекрестного. Простой способ определить, какой провод у Вас, — посмотреть на цветные контакты проводов внутри коннектора RJ45. Если порядок расположения проводов одинаковый на обоих концах, перед Вами прямой кабель. Если нет, то, скорее всего, перед Вами перекрестный кабель, либо провода расположены неправильно. В настоящее время перекрестный кабель более широко распространен. FS предлагает полную линейку Ethernet кабелей Cat5e, Cat6, Cat6a и Cat7 с различными вариантами длины и цвета. Приходите в FS.com и купите Ethernet кабели!


