Таблица истинности

Что такое таблица истинности? Это специальный набор данных, который описывает логическую функцию. Что под ней понимают? В данном случае имеют в виду функцию, в которой значения параметров и её самой выражают логическую истинность. В качестве примера очень к месту будет вспомнить двузначную логику, где можно дать только два определения: ложь или истина. В качестве заменителей, когда говорят о компьютерных технологиях, часто вводят понятие 0 или 1. Причем использование данного инструментария оказалось удобным не только с позиции логики, но и при изображении в табличном варианте. Особенно часто их можно встретить в булевой алгебре или аналогичных системах логики. Но хватит информации, давайте посмотрим, как выглядит таблица JK-триггера.

J	K	C	Q(t)	Q(t+1)	Пояснения
ноль	х	ноль	ноль	ноль	Хранится информация
ноль	х	ноль	единица	единица
ноль	ноль	единица	ноль	ноль	Хранится информация
ноль	ноль	единица	единица	единица
единица	ноль	единица	ноль	единица	Установлена логическая единица, вход J равен единице
единица	ноль	единица	единица	единица
ноль	единица	единица	ноль	ноль	Устанавливается логический нуль, при этом K равно единице
ноль	единица	единица	единица	ноль
единица	единица	единица	ноль	единица	счетный режим триггера K=J=1

Вычислительные системы и триггеры

В вычислительных системах они представляют класс электронных устройств, которые могут находиться в двух устойчивых состояниях и чередовать их при воздействии каких-либо сигналов. Состояние можно определить, при помощи выходных напряжений устройств. Обычно они работают, как импульсные приборы и смена состояний происходит в кратчайший срок времени. Отличительная особенность для таких устройств это запоминание двоичной информации, кодирование которой часто используют в своей работе программисты.

Под памятью понимаются два устойчивых состояния, как 1 и 0. Так, единица может значить то, что сигнал поступает, а ноль, в свою очередь, наоборот, играет противоположную роль. Триггеры в вычислительных системах изготавливаются из полупроводниковых приборов, такие как: транзисторы, биполярные или полевые. Схемы их создаются в интегрированной среде под различные логические элементы устройства. В зависимости от представления выходных информаций, различают такие триггеры: динамические и статические.

Динамические — это те, которые представляют управляемые генераторы, одно состояние, равное 1, а второе равно 0. Смена их происходит при помощи внутренних импульсов. Значение «1» составляет наличие импульса определенных частот, а значение «0» — составляет отсутствие импульса.

Статические устройства — это те, которые характеризуют каждое состояние неизменностью уровней выходных напряжений. Высокие уровни обычно близки к напряжению питания, а низкие близки нулю. Также статические триггеры принято называть потенциальными, которые могут подразделяться на два вида: симметричные и несимметричные. Они реализовались при помощи двухкаскадного двух инверторного усилителя с положительной обратной связью.

Отличие симметричных триггеров от несимметричных в том, что они образованы по своей структуре симметрично, параметры элементов также будут симметричными. Они входят в основу триггеров, которые сегодня используются в радиоэлектронных приборах. Несимметричные устройства имеют неидентичность параметров и связей между ними.

Общий признак функциональности для симметричных и несимметричных триггеров систематизирует их по способу своей организации. По этому признаку составляется классификация логических элементов, вычисляется число входов и выходов.

Существуют разные типы триггеров:

RS — это те триггерные устройства, которые могут быть представлены в двух исполнениях: синхронизированном и асинхронизированом. Асинхронные могут менять своё состояние, в зависимости от момента появления соответствующего сигнала, с определенной задержкой. Синхронные могут реагировать на сигналы информационного характера, если есть наличие соответствующего сигнала на выходе синхронизирования.

D — это синхронные устройства с задержкой. Они представляют собой такой прибор, которые запоминает состояние входа и выдает его на выходе. Обычно они имеют два входа: синхронный и информационный. Информация в таких устройствах хранится лишь при спаде импульсов синхронизирования. Обычно устройства такого типа называют триггеры с защёлкой. Их название звучит так, потому что они буквально запоминают информацию и оставляют её неизменной до самого выхода.

Т-триггеры представляют собой асинхронные и синхронные устройства, которые напоминают счётчик. Асинхронные счётчики не имеют входа, которые разрешают счёт, они могут лишь переключаться по импульсу на входе. Синхронные счётчики, при значении «1» на входе T, способны изменять свое логическое состояние на противоположное, уже на входе C. Выходное состояние не будет изменяться при значении «0» на входе Т. Такие триггеры находят своё применение для понижения частотных волн.

JK-триггеры — это устройства, работающие по принципу RS-триггеров, но есть у них одно отличие. Оно заключается в том, что при подаче логического элемента на единицу оба входа будут изменять противоположные. Вход J почти ничем не уступает входу S у RS-устройств, а K будет наоборот, похож на вход R. Обычно в применении используют синхронные JK-устройства, их состояния учитываются лишь в момент такта импульса. База таких устройств позволяет строить D и T-триггеры.

https://youtube.com/watch?v=xM08sAazwhI

Правило Ленца

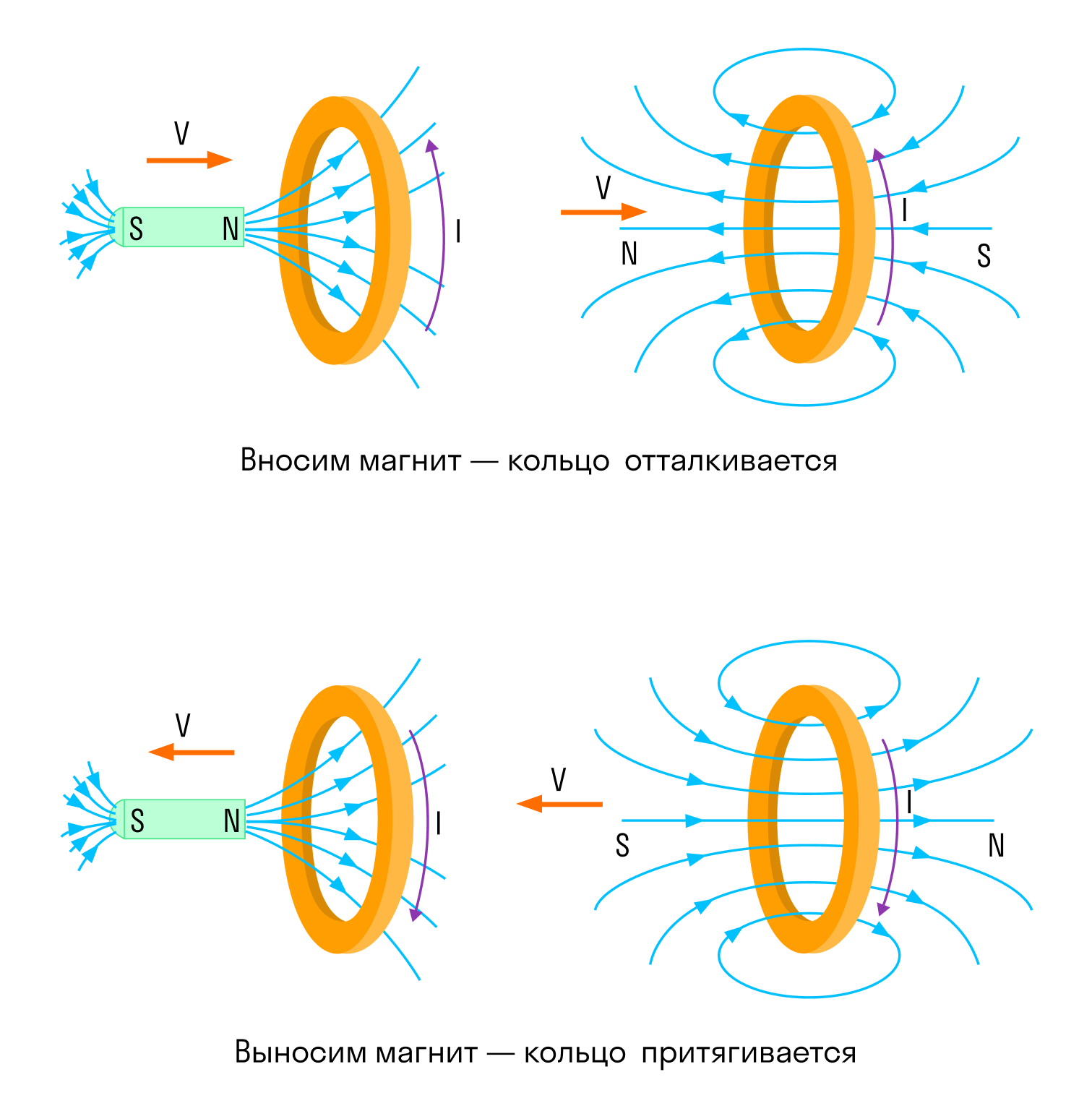

Чтобы определить направление индукционного тока, нужно воспользоваться правилом Ленца.

Академически это правило звучит следующим образом: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.

Давайте попробуем чуть проще: катушка в данном случае — это недовольная бабуля. Забирают у нее магнитный поток — она недовольна и создает магнитное поле, которое этот магнитный поток хочет обратно отобрать.

Дают ей магнитный поток, забирай, мол, пользуйся, а она такая — «Да зачем сдался мне ваш магнитный поток!» и создает магнитное поле, которое этот магнитный поток выгоняет.

Что такое JK-триггер?

Это триггер, который в случае получения на свои оба входа логической единицы меняет состояние своего выхода на противоположное значение. Одно из отличий от других подобных приборов – отсутствие запрещенных состояний, которые могут быть на основных входах. Как выглядит JK-триггер? Схема изображения может быть представлена с разной детализацией, а также зависимо от дополнений, которые были добавлены человеком. Как видите, в статье присутствуют различные изображения устройства. Также, используя базу JK-триггера, можно создать D- или Т-модель. Как вы сможете убедиться, просмотрев таблицу истинности, данный механизм в инверсное состояние переходит всегда, когда на оба входа осуществляется подача логической единицы. Различают два вида JK-триггеров:

Универсальные.
Комбинированные.

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
Располагаем механизм на рабочем столе для дальнейших манипуляций:

реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
устройство ДХР помещают так, чтобы клеммы находились на виду.

Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера

Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет

Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera. Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле

Входная цепь переменного тока твердотельного реле

Мостовые выпрямители преобразуют синусоидальное напряжение в двухполупериодные выпрямленные импульсы с удвоенной входной частотой. Проблема здесь заключается в том, что эти импульсы напряжения начинаются и заканчиваются с нуля вольт, что означает, что они упадут ниже минимальных требований к напряжению при включении порога входа SSR, в результате чего выход будет «включаться» и «выключаться» в каждом полупериоде.

Чтобы преодолеть это беспорядочное срабатывание на выходе, мы можем сгладить выпрямленную рябь, используя сглаживающий конденсатор (C1) на выходе мостового выпрямителя. Эффект зарядки и разрядки конденсатора повысит постоянную составляющую выпрямленного сигнала выше максимального значения напряжения включения на входе твердотельных реле. Тогда, даже если используется постоянно изменяющаяся синусоидальная форма волны напряжения, входной сигнал SSR видит постоянное напряжение постоянного тока.

Значения резистора падения напряжения R ₁ и сглаживающего конденсатора C ₁выбираются в соответствии с напряжением питания, 120 В переменного тока или 240 В переменного тока, а также входным сопротивлением твердотельного реле. Но что-то около 40 кОм и 10 мкФ подойдет.

Затем с добавлением этой мостовой выпрямителя и сглаживающей конденсаторной цепи можно управлять стандартным твердотельным реле постоянного тока, используя источник переменного или неполяризованного постоянного тока. Конечно, производители уже производят и продают входные твердотельные реле переменного тока (обычно от 90 до 280 В переменного тока).

Возможности

Также важным отличием данных моделей является то, что в них устранена неопределенность, которая может возникнуть в случае, если входные сигналы будут поданы в определённой комбинации. Также существенным преимуществом является тот факт, что они могут выполнять функционал T-, D- и RS-триггеров. Комбинированный тип имеет дополнительные асинхронные входы, которые используются для предварительной установки приборов в определённое состояние. Примитивный JK можно получить из RS, у которого есть динамическое управление. Для этого необходимо его дополнить обратными связями с выходов на входы. Для получения Т-триггера необходимо на входы подать уровень напряжения, который установит логическую единицу.

В каких состояниях может быть главный герой статьи? Существует два принципа действий: асинхронный и синхронный. Во время первого происходит обмен данных независимо от входов. Синхронный JK-триггер действует одновременно, и из-за требований он является основным используемым элементом.

Чтобы своими глазами увидеть, что и как работает, необходимо JK-триггер включить на макетной плате и собственноручно подавать различные входные сигналы. Это сродни обучению на гитаре – можно изучить десятки самоучителей, но пока не возьмете в руки гитару, вы никогда не научитесь. Так же и со схемами: без опыта разобраться во всём сложно. Для наблюдения можно подсоединить светодиодные индикаторы к инверсному и прямому выходу. При желании положение дел можно наблюдать и благодаря обычному вольтметру, но в связи с размерами данный вариант не очень удобный, если говорить о такой вещи, как JK-триггер.

Синхронный RS триггер

Схема RS триггера позволяет запоминать состояние логической схемы, но так как в начальный момент времени может
возникать переходный процесс (в цифровых схемах этот процесс называется «опасные гонки»), то запоминать состояния
логической схемы нужно только в определённые моменты времени, когда все переходные процессы закончены.

Это означает, что большинство цифровых схем требуют сигнала синхронизации (тактового сигнала). Все переходные процессы
в комбинационной логической схеме должны закончиться за время периода синхросигнала, подаваемого на входы триггеров.
Триггеры, запоминающие входные сигналы только в момент времени, определяемый сигналом синхронизации, называются
синхронными. Для того чтобы отличать от них рассмотренные ранее варианты (RS триггер и
триггер Шмитта) эти триггеры
получили название асинхронных.

Формировать синхронизирующие сигналы с различной частотой и скважностью при помощи генераторов и одновибраторов мы
уже научились в предыдущих главах. Теперь научимся записывать в триггеры входные логические сигналы только при наличии
разрешающего сигнала.. Для этого нам потребуется схема, пропускающая входные сигналы только при наличии синхронизирующего сигнала

Такую схему
мы уже использовали при построении схем мультиплексоров и демультиплексоров. Это логический элемент «2И». Триггеры, записывающие сигналы только при наличии синхронизирующего сигнала называются
синхронными. Принципиальная схема синхронного RS-триггера приведена на рисунке 4.

Для этого нам потребуется схема, пропускающая входные сигналы только при наличии синхронизирующего сигнала. Такую схему
мы уже использовали при построении схем мультиплексоров и демультиплексоров.
Это логический элемент «2И». Триггеры, записывающие сигналы только при наличии синхронизирующего сигнала называются
синхронными. Принципиальная схема синхронного RS-триггера приведена на рисунке 4.

В таблице 2 приведена таблица истинности синхронного RS триггера. Принцип работы RS триггера не изменился,
добавилось дополнительное условие: синхронизация момента срабатывания схемы. В этой таблице символ ‘x’ означает, что значения
логических уровней на данном входе не важны. Они не влияют на работу триггера.

С	R	S	Q(t)	Q(t+1)
x	x	Режим хранения информации
x	x	1	1
1	Режим хранения информации
1	1	1
1	1	1	Режим установки единицы S=1
1	1	1	1
1	1	Режим записи нуля R=1
1	1	1
1	1	1	*	R=S=1 запрещенная комбинация
1	1	1	1	*

Как мы уже показали выше, RS триггеры могут быть реализованы на различных логических элементах. При этом их логика
работы не изменяется. В то же самое время триггеры часто выпускаются в виде готовых микросхем (или реализуются внутри БИС
в виде готовых модулей), поэтому на принципиальных схемах синхронные RS триггеры обычно изображаются в виде
условно-графических обозначений. Условно-графическое обозначение синхронного RS триггера приведено на рисунке 5.

В схемах, использующих синхронные RS триггеры, для передачи двоичной информации обычно применяются парафазные выходы
(Q и инверсный Q). Это позволяет увеличить помехоустойчивость и быстродействие цифровых схем.

Дата последнего обновления файла
21.12.2008

Схема реле переменного тока

Этот тип конфигурации оптопары формирует основу очень простого применения твердотельного реле, которое может использоваться для управления любой нагрузкой от сети переменного тока, такой как лампы и двигатели. Здесь мы использовали MOC 3020, который является изолятором со случайным переключением. Опто-триачный изолятор MOC 3041 имеет те же характеристики, но со встроенным обнаружением пересечения нуля, позволяющим нагрузке получать полную мощность без больших пусковых токов при переключении индуктивных нагрузок.

Диод D ₁ предотвращает повреждение из-за обратного подключения входного напряжения, в то время как резистор 56 Ом (R ₃ ) шунтирует любые токи di / dt при отключенном симисторе, устраняя ложные срабатывания. Он также связывает терминал затвора с MT1, обеспечивая полное отключение симистора.

Если используется входной сигнал ШИМ с широтно-импульсной модуляцией, частота переключения ВКЛ / ВЫКЛ должна быть установлена не более 10 Гц для нагрузки переменного тока, иначе выходное переключение этой полупроводниковой релейной цепи может не выдержать.

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

2 ответа

Лучший ответ

В литературе трудно найти согласованную терминологию, поскольку использование терминов триггер и защелка со временем изменилось.

Важный аспект, который следует учитывать, — это то, как входные данные могут изменять выход.

Если вход всегда позволяет изменять выход, устройство называется простой прозрачной защелкой (некоторые авторы используют термин триггер с триггером уровня ). Если входу разрешено изменять выход, когда управляющий сигнал (обычно обозначаемый E , но иногда ошибочно обозначаемый как CLK ) удерживается на определенном уровне (высокий или низкий), устройство называется простой непрозрачной защелкой (некоторые авторы используют термин синхронизированный триггер с синхронизацией по уровню ). Если входу разрешено изменять выход только по нарастающему или спадающему фронту управляющего сигнала (обозначается CLK ), то устройство называется триггер (Некоторые авторы использует термин триггер с синхронизацией по фронту ).

Возможно, вы случайно искали то же устройство. С точки зрения уровня блока и D-защелка, и D-триггер одинаковы, но в последнем случае сигнал CLK срабатывает по фронту . Для обнаружения кромок необходимо использовать специальную схему (например, здесь или в страницу в Википедии). Поскольку эти схемы обычно «громоздки» при отрисовке, они, к сожалению, часто опускаются, что приводит к «одинаковой» схеме как для триггеров, так и для защелок.

Обратите внимание, однако, что в символе триггера вы найдете небольшой «клюв» на выводе часов, чтобы обозначить вход, запускаемый по фронту. 4

Margaret Bloom
11 Ноя 2018 в 13:23

Ни одна из размещенных вами картинок не является шлепанцами, они представляют собой запертые D-защелки, нарисованные по-разному. Две схемы идентичны и основаны на защелке SR.

Ниже приведена защелка SR NOR вместе с таблицей состояний и символом.

При добавлении дополнительной логики создается D-защелка.

Чтобы узнать разницу между защелкой и триггером, вам нужно понять, что они собой представляют.

«Защелка» по определению — это элемент памяти, не имеющий устойчивости к внешней обратной связи. Проще говоря, защелка — это схема обратной связи, которая имеет два стабильных состояния (так называемый бистабильный мультивибратор), «0» и «1», и может использоваться для хранения информации о состоянии. Защелки создаются из элементов комбинаторной логики. Как правило, защелка запускается асинхронно по уровню; однако иногда для защелки требуются часы (CLK), и в этом случае защелка называется «синхронной защелкой» и эквивалентна схемам стробируемой D-защелки, показанным на обоих ваших рисунках.

«Триггер» по определению представляет собой двухступенчатую защелку в конфигурации ведущий-ведомый. Как и защелка, триггер — это схема, которая имеет два стабильных состояния (также называемых бистабильным мультивибратором), «0» и «1», и может использоваться для хранения информации. Триггеры создаются путем объединения двух схем защелок в одну большую схему триггеров. Триггеры срабатывают по краям сигнала, обычно часов.

Ниже приведено изображение триггера D-типа, созданного путем объединения двух схем защелки SR NAND.

Первая защелка называется «ведущей», а вторая защелка — «ведомой». Данные (D) фиксируются по переднему фронту тактового сигнала (C).

mrbean
3 Янв 2019 в 04:58

Выбор схемы включения электродвигателя

Схемы подключения 3-х фазных

двигателей при помощи магнитных пускателей Я подробно описывал в прошлых статьях: « » и « «.

Подключить трех фазный двигатель возможно и в сеть 220 Вольт с использованием конденсаторов по . Но будет значительное падение мощности и эффективности его работы.

В статоре асинхронного двигателя

на 380 В расположены три отдельные обмотки, которые соединяются между собой в треугольник или звезду и к трем лучам или вершинам подключаются 3 разноименные фазы.

Вы должны учитывать

, что при подключении звездой пуск будет плавным, но для того что бы достичь полной мощности необходимо подключить мотор треугольником. При этом мощность возрастет в 1.5 раза, но ток при запуске мощных или средних моторов будет очень высоким, и да же может повредить изоляцию обмоток.

Перед подключением

электродвигателя ознакомьтесь с его характеристиками в паспорте и на шильдике

Особенно это важно при подключении 3 фазных электродвигателей западно-европейского производства, которые рассчитаны на работу от сети напряжением 400/690. Пример такого шильдика на картинке снизу

Такие моторы подключаются только по схеме «треугольник» к нашей электросети. Но многие монтажники подключают их аналогично отечественным в «звезду» и электромоторы при этом сгорают, особенно быстро под нагрузкой.

На практике все электродвигатели отечественного производства

на 380 Вольт подключаются звездой. Пример на картинке.

В очень редких случаях на производстве для того что бы, выжать всю мощность используется комбинированная схема включения звезда-треугольник. Об этом подробно узнаете в самом конце статьи.

Классификация

Если стандартные логические элементы являются строительными блоками комбинационных схем, бистабильные схемы, включая и RS-триггер, являются основными компонентами построения последовательностных логических устройств, таких, как регистры хранения данных, регистры сдвига, устройства памяти или счетчики. В любом случае рассматриваемые триггеры (разумеется, как и все последовательностные схемы) могут быть выполнены в виде следующих основных типов:

1. Асинхронный RS-триггер – схема, которая изменяет состояние сразу при изменении входных сигналов. Для рассматриваемого типа устройств ими являются сигналы на информационных входах R (сброс) и S (установка). Согласно установившейся практике, соответствующие входы называют так же, как и сигналы на них.

2. Синхронный RS-триггер, управляемый статически, работа которого синхронизирована с уровнем определенного тактового сигнала.

3. Триггер по п.2 с динамическим управлением, работа которого синхронизирована с моментами появления фронтов (или спадов) тактового сигнала.

Таким образом, если изменения состояния выходов происходят только при наличии тактового сигнала, который подается на отдельный тактовый вход C, то триггер является синхронным. В противном случае схема считается асинхронной. Чтобы сохранить свое текущее состояние, последовательностные схемы используют обратную связь, т. е. передачу части выходного сигнала на ее вход.

Краткие теоретические сведения

Триггеры предназначены для запоминания двоичной информации. Использование триггеров позволяет реализовывать устройства оперативной памяти (то есть памяти, информация в которой хранится только на время вычислений).Однако триггеры могут использоваться и для построения некоторых цифровых устройств с памятью, таких как счётчики, преобразователи последовательного кода в параллельный или цифровые линии задержки.

RS-триггер

Основным триггером, на котором базируются все остальные триггеры является RS-триггер. RS-триггер имеет два логических входа:

R – установка 0 (от слова reset);
S – установка 1 (от слова set).

RS-триггер имеет два выхода:

Q – прямой;
Q- обратный (инверсный).

Состояние триггера определяется состоянием прямого выхода. Простейший RS-триггер состоит из двух логических элементов, охваченных перекрёстной положительной обратной связью.

Рассмотрим работу триггера:

Пусть R=0, S=1. Нижний логический элемент выполняет логическую функцию ИЛИ-НЕ, т.е. 1 на любом его входе приводит к тому, что на его выходе будет логический ноль Q=0. На выходе Q будет 1 (Q=1), т.к. на оба входа верхнего элемента поданы нули (один ноль – со входа R, другой – с выхода ). Триггер находится в единичном состоянии. Если теперь убрать сигнал установки (R=0, S=0), на выходе ситуация не изменится, т.к. несмотря на то, что на нижний вход нижнего логического элемента будет поступать 0, на его верхний вход поступает 1 с выхода верхнего логического элемента.

Триггер будет находиться в единичном состоянии, пока на вход R не поступит сигнал сброса. Пусть теперь R=1, S=0. Тогда Q=0, а =1. Триггер переключился в “0”. Если после этого убрать сигнал сброса (R=0, S=0), то все равно триггер не изменит своего состояния. Для описания работы триггера используют таблицу состояний (переходов). Обозначим:

Q(t) – состояние триггера до поступления управляющих сигналов (изменения на входах R и S);
Q(t+1) – состояние триггера после изменения на входах R и S.

Таблица переходов RS триггера в базисе ИЛИ-НЕ

R	S	Q(t)	Q(t+1)	Пояснения
				Режим хранения информации R=S=0
		1	1
	1		1	Режим установки единицы S=1
	1	1	1
1				Режим установки нуля R=1
1		1
1	1		*	R=S=1 запрещённая комбинация
1	1	1	*

RS-триггер можно построить и на элементах “И-НЕ” (рисунок 2.2).

Входы R и S инверсные (активный уровень “0”). Переход (переключение) этого триггера из одного состояния в другое происходит при установке на одном из входов “0”. Комбинация R=S=0 является запрещённой.

Таблица переходов RS триггера в базисе “2И-НЕ”

R	S	Q(t)	Q(t+1)	Пояснения
			*	R=S=0 запрещённая комбинация
		1	*
	1			Режим установки нуля R=0
	1	1
1			1	Режим установки единицы S=0
1		1	1
1	1			Режим хранения информации R=S=1
1	1	1	1

Синхронный RS-триггер

Схема RS-триггера позволяет запоминать состояние логической схемы, но так как при изменении входных сигналов может возникать переходный процесс (в цифровых схемах этот процесс называется “опасные гонки”), то запоминать состояния логической схемы нужно только в определённые моменты времени, когда все переходные процессы закончены, и сигнал на выходе комбинационной схемы соответствует выполняемой ею функции. Это означает, что большинство цифровых схем требуют сигнала синхронизации (тактового сигнала).

Все переходные процессы в комбинационной логической схеме должны закончиться за время периода синхросигнала, подаваемого на входы триггеров. Триггеры, запоминающие входные сигналы только в момент времени, определяемый сигналом синхронизации, называются синхронными. Принципиальная схема синхронного RS триггера приведена.

Таблица переходов синхронного RS-триггера

R	S	C	Q(t)	Q(t+1)	Пояснения
		1			Режим хранения информации R = S = 0
		1	1	1
	1	1		1	Режим установки единицы S =1
	1	1	1	1
1		1			Режим установки нуля R=1
1		1	1
1	1	1		*	R = S = 1 запрещённая комбинация
1	1	1	1	*

В таблице 2.3. под сигналом С подразумевается синхроимпульс. Без синхроимпульса синхронный RS триггер сохраняет своё состояние.

Как синхронизировать работу триггера

Иногда желательно в последовательностных логических схемах иметь бистабильный триггер, изменяющий свое состояние, когда соблюдены определенные условия, независимо от состояния S- или R-входов. Такая схема может быть создана подключением двухвходного элемента И последовательно с каждого входом триггера. Объединив два входа элементов И, получим новый вход триггера. Добавление его означает, что выходы Q и Q̃ изменяют состояние, когда сигнал на нем является высоким, и, следовательно, он может быть использован в качестве тактового C-ввода, как показано на рисунке ниже.

Когда сигнал на С-входе находится на уровне 0, то выходы двух элементов И — также на уровне 0 (логика элемента И), независимо от состояния двух входов S и R, а два выхода Q и Q̃ «защелкнуты» в последнем установившемся состоянии. Когда сигнал на С-входе изменяется на уровень 1, то схема отвечает как обычный бистабильный триггер, становясь прозрачной для установки и сброса состояний.

Этот дополнительный C-вход также может быть подключен к выходу генератора тактовой частоты синхронизации, образуя тогда синхронный RS-триггер. Таким образом, данная схема работает как стандартная бистабильная триггерная «защелка», но выходы активируются только тогда, когда уровень 1 подан на C-вход, и отключаются при появлении уровня логического нуля.
