Можно ли подключать sata жесткий диск на горячую

Максимально допустимая мощность

Для начала давайте вспомним уроки физики из школьной программы. Была там такая формула:

Мощность обозначается буквой P, измеряется в Ваттах (Вт). Сила тока обозначается буквой I, измеряется в Амперах (А). Напряжение обозначается буквой U, измеряется в Вольтах (В). Эту формулу я буду использовать для всех расчётов в данном материале.

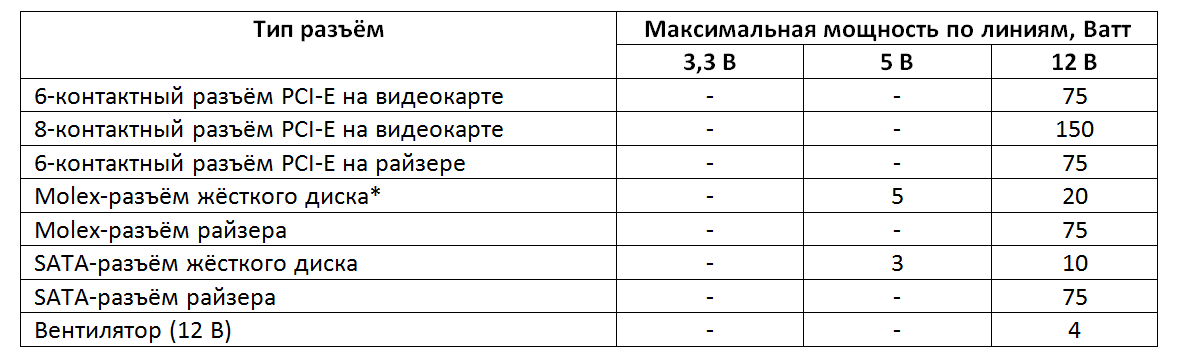

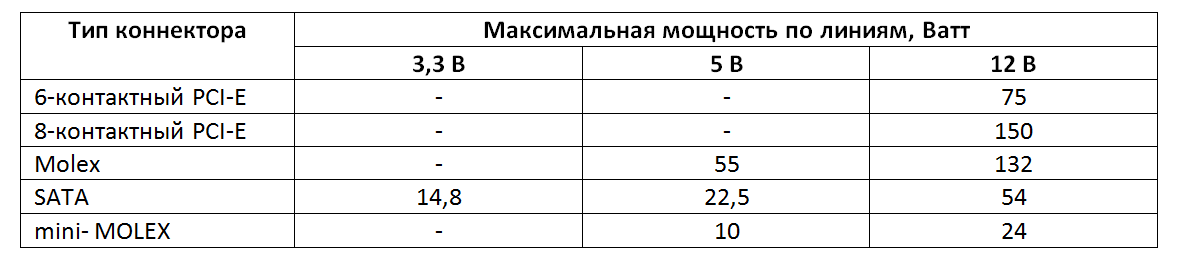

Когда в статье я буду говорить о максимально допустимой мощности – следует понимать это как ограничение, заложенное разработчиками разъёма питания. На тематических форумах часто можно встретить сообщения из серии «Я подключил через один PCI-E кучу видеокарт и всё у меня хорошо». При качественных материалах, действительно, такая конфигурация может проработать некоторое время, если автор сообщения любитель острых ощущений. При некачественных материалах проблемы могут наступить ещё до того, как через переходник потечёт максимальный ток, допустимый стандартами.

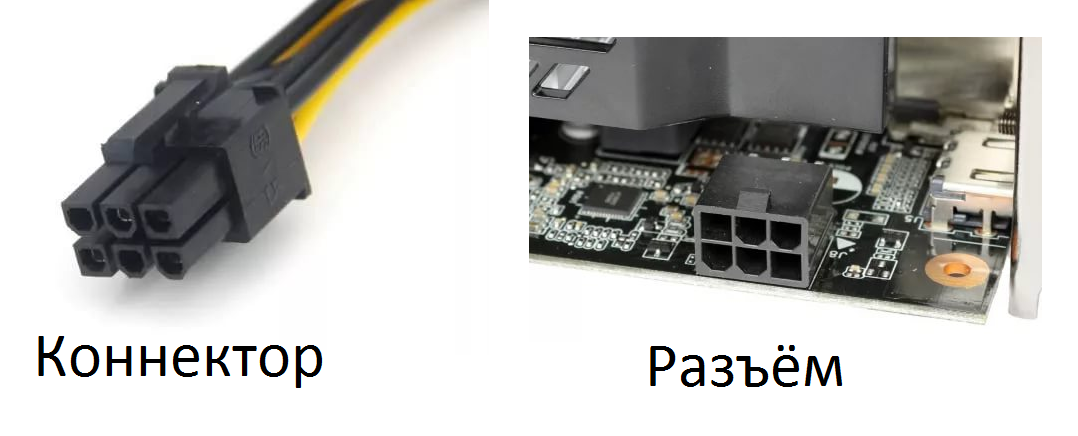

Также стоит сразу определиться с терминами. Подключение питания – это соединение парного устройства, то есть состоящего из двух частей. Эти части в документации и в разговорной речи могут носить разное название. Розеточная часть, как правило, располагается на устройстве (если речь не идёт о переходниках, удлинителях и т.д.). Она может называться: розетка, female, «мама», разъём, гнездо. Вилочная часть, как правило, располагается на конце кабеля и называется: вилка, male, «папа», штекер, коннектор. Все эти названия широко распространены и имеют право на жизнь. В данной статье я буду использовать названия «коннектор» и «разъём».

Кто-то может посчитать это неправильным, но я буду оперировать привычными мне терминами, чтобы не ошибиться самому и не запутать вас.

Теперь поговорим о коннекторах, которые можно обнаружить на современном блоке питания.

SATA или PCI-Express соединение

Стандартный SATA интерфейс на SSD накопителе

Существующие спецификации SATA 3.0 были ограничены пропускной способностью всего 6,0 Гбит/с, что соответствует примерно 750 МБ/с. Теперь с накладными
расходами на интерфейс и остальные моменты. Это означает, что эффективная производительность была ограничена только 600 МБ/с.

PCI SATA концентратор расширяет свои разъемы. И добавляет такие как IDE, или другие

Многие из нынешних поколений твердотельных
накопителей достигли этого предела и нуждаются в некоторой форме более быстрого интерфейса. Спецификация SATA 3.2, частью которой считается SATA
Express, представляет новое средство связи между компьютером и устройствами, позволяя устройствам выбирать, использовать ли существующий метод SATA,
обеспечивая обратную совместимость со старыми устройствами или использовать быструю PCI Sata.

Шина PCI-Express традиционно использовалась для связи между процессором и периферийными устройствами, такими как графические карты, сетевые интерфейсы,
порты USB и т.д.

Стандартный PCI Express куда подключаются видеокарты

С действующими стандартами PCI-Express 3.0, одна линия слота PCI-Express может обрабатывать до 1 гб/с делает это быстрее,
чем текущий интерфейс SATA. Этого не возможно достичь на одной линия PCI-Express, но устройства могут использовать несколько линий. Согласно спецификациям SATA
Express, накопитель с новым интерфейсом может использовать две линии PCI-Express (часто называемые x2), чтобы иметь потенциальную полосу пропускания 2 гб/с,
что почти в три раза превышает скорость предыдущих SATA 3.0.

Особенности

Кабель SATA для жесткого диска имеет свои особенности. Он представлен 7-контактным разъемом. В отличие от предыдущего, он стал в разы меньше. В ATA использовалось аж 40 отверстий. Преимуществом новинки стала и его небольшая площадь. При подключении он занимает немного места, а поэтому не перекрывает собой потоки воздуха для охлаждений других комплектующих. Разводка проводов стала упрощенной.

Форма нового интерфейса предоставляет возможность многократного подключения кабеля. Крепче стал и питающий шнур. Питание проходит по трем каналам: +3,3 В, +5 В и +12 В. Среди современных устройств, которые поддерживают этот формат, есть такие, что работают непосредственно с разъемом SATA, а есть и такие, что поддерживают Molex.

Еще одним отличием от предыдущего формата стало облегченное подключение. Теперь на один шлейф коннектится одно устройство, а не два, как ранее. Теперь несколько девайсов может работать одновременно без задержек и перебоев. Исчезла и проблема с большим количество шлейфов и проводов.

Как подключить видеокарты

Перед установкой данного устройства необходимо определить, в какой порт она должна быть установлена.

Разъемы видеокарт бывают трех типов:

  • Стандарт AGP (Устарел и в современных моделях уже не используется)
  • Стандарт PCI (Используется картами предыдущего поколения)
  • Стандарт PCI—Express (Используется современными видеокартами)

Т.к. стандарт AGP уже устарел, будем рассматривать только разъемы PCI и PCI—Express.

Нужно отметить, что подключить видеокарту с разъемом AGP  в гнездо PCI-Express и наоборот – невозможно. Данные стандарты различаются не только размером, но так же и вырезом.

Сравнение стандартов AGP и PCI-Express

Разобравшись с видом порта, к которому вам необходимо подсоединить видеокарту, можно приступать к установке.

Для начала потребуется снять заглушку с задней стенки вашего системного блока. Сделать это можно, открутив крепежный винт.

Заглушки

После того, как заглушки были сняты, нужно аккуратно вставить видеокарту в, определенный вами ранее, порт. Прилагать к подсоединению силу не требуется, карта очень легко входит в гнездо, а убедиться в ее правильной и плотной установке поможет фиксатор, который издаст щелчок. Так же при подсоединении интерфейсная панель видеокарты должна выходить на заднюю панель вашего корпуса – на то место, где ранее были заглушки.

Установка видеокарты в разъем

После того как видеокарта плотно вошла в разъем, а фиксатор полностью защелкнулся, необходимо зафиксировать ее болтами, которые остались от снятой заглушки. Происходит это таким образом:

Фиксация видеокарты при помощи болтов

Необходимо убедиться, что карта закреплена надежно и не шатается в гнезде.

После этого нужно провести к данному устройству электропитание.

Кабели питания видеокарты входят в ее комплектацию на дорогих моделях. На более дешевых, такого кабеля в комплекте нет. Поэтому нужно будет проверить, есть ли такой разъем на блоке питания.

Модуль необходимо подсоединить в гнездо питания, находящееся на видеокарте. Делается это точно так же как и подключение разъемов питания материнской платы и центрального процессора.

Подсоединение производится вплотную до момента щелчка фиксатора. Другой конец кабеля проводится к блоку питания.

Подключение коннекторов

Перед тем как к материнской плате подключить провода от блока питания, нужно подключить к ней коннекторы

Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует

Описание клемм можно найти только в инструкции к материнской плате.

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока

Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за подключение разъема Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно

После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение передней панели к материнской плате

На любом корпусе (системном блоке) присутствует передняя панель. Естественно, её тоже необходимо подключить к материнской плате, иначе компьютер не удастся даже включить. Помимо этого, на передней панели есть такие (либо близкие по назначению) устройства по управлению компьютером:

  • кнопка подачи питания (запуска/отключения) компьютера (POWER SW) (см. как подключить к материнской плате кнопку запуска компьютера);
  • кнопка перезагрузки компьютера (RESTART SW);
  • индикаторы обращения к винчестеру (жёсткому диску; H.D.D.LED или HD LED);
  • звуковые индикаторы (SPEAKER);
  • мигающая лампочка на кнопках перезагрузки и включения компьютера (POWER LED +/-);
  • USB-порты.

В некоторых случаях названия на штекерах и шлейфах могут отличаться. Вместо POWER SW (power switch – выключатель) может быть написано PWRBTN (power button – кнопка выключения), а RESTART SW (перезагрузка) обозначен как RESET (сброс). Это одни и те же названия, но производители иногда используют синонимичные английские сокращения. Искать соответствия нужно не буквально, а по смысловой нагрузке: PW – POWER, RES – RESET и т. д. Всё это – идентичные значения, написанные разными словами. То же самое можно встретить и на материнской плате.

Место на материнской плате, куда нужно присоединять данные штекеры, выглядит приблизительно так:

Помимо схемы с названиями имеются и цветовые обозначения, идентичные цветам на штекерах. Вызывать проблем данная процедура не должна. Чёрные крестики на рисунке являются «ключами». Они располагаются как на разъёме, так и на шлейфах, но могут иметь разные формы (в зависимости от производителя). Подключать стоит ключ к ключу, таким образом, не будет допущена ошибка при подсоединении устройств. Если обозначений нет или их трудно рассмотреть, можно попробовать подключать провода надписями «на себя». Также на разъёмах иногда имеются боковые фиксаторы. Они тоже могут выступить ориентиром при подключении.

Кабели от USB-портов подключаются в соответствующие разъёмы. Они могут иметь названия F_USB1, USB1 или просто USB. Количество подобных разъёмов может варьироваться от модели системной платы, но зачастую, их как минимум 2.

Ограничения интерфейса команд

SATA — это эффективный способ передачи данных между устройством и процессором в компьютере. В дополнение к этому, сверху работает
диспетчер задач для отправки команд на то, что должно быть записано и прочитано с накопителя. В течение многих лет это обрабатывалось AHCI (Advanced Host
Controller Interface). Это было настолько стандартизировано, что в основном записано внутри каждой операционной системы в настоящее время на рынке. Это
эффективно делает диски SATA как «подключи и играй». Никаких дополнительных драйверов не требуется. Но эта технология хорошо работала со старыми более медленными
технологиями, такими как жесткие диски и USB-накопители, она действительно сдерживает более быстрые твердотельные накопители. Проблема в том, что,
очередь задач AHCI может содержать 32 команды в очереди, а обрабатывать только одну команду за раз, поскольку существует только одна очередь.

Это NVMe SSD накопитель с подключением в интерфейс M2

Здесь вступает в действие набор команд NVMe (энергонезависимой памяти). Он имеет в 65.536 командных очередей, каждая из которых
способна хранить 65.536 команд в очереди. Это позволяет параллельно обрабатывать команды хранения на диске. Это не выгодно для жесткого диска,
поскольку он по-прежнему эффективно ограничен одной командой из-за головок дисков. Для твердотельных накопителей с их несколькими микросхемами памяти он
может эффективно увеличить их пропускную способность, записывая несколько команд в разные микросхемы и клетки одновременно.

Стандартный SATA кабель

Есть небольшая проблема. Это новая технология, и в результате она не встроена в большинство существующих на рынке
операционных систем. Большинству потребуется установить в них дополнительные драйверы, чтобы диски могли использовать новую технологию NVMe.
Развертывание быстрой производительности для дисков SATA Express может занять некоторое время, так как программное обеспечение должно
стать более зрелым, как в первом представлении AHCI. Но SATA Express позволяет дискам использовать любой из этих двух методов. Поэтому вы все еще
можете использовать новую технологию сейчас с драйверами AHCI и, возможно перейти к более новым стандартам NVMe для повышения производительности, или
потребуется переформатировать диск.

Различия кабелей SATA и PATA

По сравнению с Parallel ATA, Serial ATA также обладает преимуществами более дешевой стоимости кабелей и возможностью горячей замены устройств. Горячая замена означает, что устройства могут быть заменены без отключения всей системы. Для устройств PATA необходимо выключить компьютер перед заменой жесткого диска.

Кабель SATA и PATA

В то время как диски SATA поддерживают горячую замену, устройство, использующее его, также должно, как и операционная система.

Сами кабели SATA намного меньше, чем толстые ленточные кабели PATA. Это означает, что ими легче управлять, потому что они не занимают так много места и могут быть легче связаны, если это необходимо. Более тонкий дизайн также улучшает воздушный поток внутри корпуса компьютера.

Как вы читали выше, скорость передачи данных по SATA намного выше, чем у PATA. 133 МБ/с — это самая высокая скорость передачи данных, возможная для устройств PATA, тогда как SATA поддерживает скорости от 187,5 МБ/с до 1 969 МБ/с (по состоянию на редакции 3.2).

Максимальная длина кабеля PATA составляет всего 18 дюймов (1,5 фута). Кабели SATA могут быть длиной до 1 метра (3,3 фута). Однако, хотя к кабелю данных PATA может быть подключено два устройства одновременно, кабель SATA позволяет использовать только одно.

Некоторые операционные системы Windows не поддерживают устройства SATA, такие как Windows 95 и 98. Однако, поскольку эти версии Windows устарели, это не должно вызывать беспокойства сегодня.
Другим недостатком жестких дисков SATA является то, что им иногда требуется специальный драйвер устройства, чтобы компьютер мог начать считывать данные с него и записывать на него данные.

SAS — Serial Attached SCSI

Так выглядит интерфейс SAS серверного диска

Serial Attached SCSI разрабатывался в усовершенствования достаточно старого интерфейса подключения жестких дисков Small Computers System Interface. Несмотря на то, что Serial Attached SCSI  использует  основные достоинства своего предшественника, тем не менее, у него есть немало преимуществ. Среди них стоит отметить следующие:

  • Использование общей шины всеми устройствами.
  • Последовательный протокол передачи данных, используемый  SAS, позволяет задействовать меньшее количество сигнальных линий.
  • Отсутствует необходимость в терминации шины.
  • Практически неограниченное число подключаемых устройств.
  • Более высокая пропускная способность (до 12 Гбит/c). В будущих реализациях протокола SAS предполагается поддерживать скорость обмена данными до 24 Гбит/c.
  • Возможность подключения к контроллеру SAS накопителей с интерфейсом Serial ATA.

Как правило, системы Serial Attached SCSI строятся на основе нескольких компонентов. В число основных компонентов входят:

  • Целевые устройства. В эту категорию включают собственно накопители или дисковые массивы.
  • Инициаторы – микросхемы, предназначенные для генерации запросов к целевым устройствам.
  • Система доставки данных – кабели, соединяющие целевые устройства и инициаторы

Разъемы Serial Attached SCSI могут иметь различную форму и размер, в зависимости от типа (внешний или внутренний) и от версий SAS. Ниже представлены внутренний разъем SFF-8482 и внешний разъем SFF-8644, разработанный для SAS-3:

Слева — внутренний разъём SAS SFF-8482; Справа — внешний разъём SAS SFF-8644 с кабелем.

Несколько примеров внешнего вида шнуров и переходников SAS: шнур HD-Mini SAS и шнур-переходник SAS-Serial ATA.

Слева — шнур HD Mini SAS; Справа — переходной шнур с SAS на Serial ATA

Третий

Третья ревизия стала самой полной и многообразной. Кабель SATA 3 представлен в 2008 году. Пропускная способность увеличилась снова в два раза. 6 Гбит/с были дополнены и доработанным управлением питания. Разработчики оставили совместимость с предыдущими ревизиями не только относительно подключения разъемов и кабелей, но и при работе с протоколами обмена.

После основной версии были еще обновления. Так, чуть позже появился SATA Revision 3.1. Он ознаменовал внедрение кабелей для компактных устройств. Стали известны mSATA для твердотельных накопителей формата 2,5 дюйма. Среди новшеств были и особые технологии, которые отвечали за энергопотребление, производительность и другие возможности.

Кабель SATA 3 второй версии получил отдельно название Express. Со своим «отцом» он был совместим на программном уровне, но несущим интерфейсом стал PCI Express. Изменилась и конструкция в этой ревизии. Теперь это два порта SATA, размещенных рядом в длину. Скорость увеличилась до 8 Гбит/с, если использовать только первую часть разъема, если задействовать обе, то 16 Гбит/с.

Подключаем передние разъемы

На стандартных системных блоках обычно присутствуют кнопки питания и перезагрузки персонального компьютера, а так же индикаторы (лампочки). Их подключение к материнке осуществляется через 1-2 пиновые разъемы, которые необходимо подключить правильно. На данных кабелях присутствуют подсказки, в виде надписей, которые позволяют понять, за что отвечает каждый из разъемов. Для их подключения требуется найти на материнской плате специальную панель (F—panel) и подсоединить шлейфы, правильно их расположив.

  • Power SW отвечает за кнопку питания вашего персонального компьютера
  • Reset SW за кнопку перезагрузки
  • Power LED – это кабели индикатора питания (лампочки, которые загораются при включении компьютера)
  • D.D.LED – кабель индикатора загрузки жесткого диска

При установке данных кабелей нужно придерживаться строгого порядка. Каждый пин следует подключать так, чтобы надпись смотрела вверх. Расположение их подсоединения зачастую указано в подсказках около F-панели на самой материнке. Однако, для удобства, рекомендуется пользоваться следующей схемой.

Схема расположения разъемов

Стоит так же обратить внимание на то, что разъемы Power LED разделены на два 1 pin кабеля и подразделяются на «+» и «-». Необходимо расположить данные пины так, как указано на схеме

При стандартном расположении F-панели, результат должен получиться таким:

Итоговый результат

Однако, на этом процесс не окончен.

Зачастую, на передней панели системного блока так же присутствуют интерфейсные разъемы USB и порты 3.5 мм для подключения звуковых устройств и микрофона.

Разъемы USB и 3.5 мм

На данных кабелях так же присутствуют подсказки, и ошибиться довольно тяжело, т.к. на материнке так же присутствуют подписи около необходимых для подсоединения гнезд.

Обязательные меры и порядок действий

В принципе любые эксперименты с Windows могут привести к нежелательным результатам, но к способам адаптации операционной системы к режиму AHCI необходимо отнестись с особой серьезностью. Поскольку в этом случае будут затронуты настройки, влияющие на способность системы загружаться. Категорически запрещается приступать к выполнению изложенных ниже инструкций без предварительно подготовленных аварийных средств. Необходимо либо сделать резервную копию системы и записать загрузочный носитель с программой-бэкапером, либо создать точку восстановления системы и подготовить установочный носитель Windows. С помощью последнего можно будет войти в среду восстановления текущей системы или в крайнем случае запустить процесс переустановки Windows.

Порядок действий таков:

  • Шаг 1 – проверка настройки включения AHCI в BIOS;
  • Шаг 2 – подготовка аварийных средств;
  • Шаг 3 – в зависимости от выбранного способа либо настройка следующего запуска системы в безопасном режиме, либо правка системного реестра;
  • Шаг 4 – перезагрузка, вход в BIOS и включение режима AHCI;
  • Шаг 5 – запуск компьютера.

Горячая замена

Параллельно с SATA был сформирован и eSATA. Он стал известен в 2004 году. Работал с подключением внешних устройств и режимом «горячей замены». Этот режим – возможность отключать или подключать девайс во время работы системы без необходимости выключать питание.

Разъемы стали более проработанные, менее хрупкие и устойчивые к многократному отключению или подключению. С обычным SATA модификация несовместима физически, но синхронизируется сигнально, хотя и с разными уровнями сигналов. Для коннектинга необходима шина данных и кабель питания. Вариант стал длиннее на метр – 2 м. Чтобы при этом уровень сигнала оставался таким же, увеличили уровень передачи.

Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от модели видеокарты, может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора

Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться — обратите на это внимание

SATA — Serial ATA

Вид интерфейса SATA на материнской плате

Интерфейс SATA (Serial ATA), как можно догадаться из названия, является усовершенствованием ATA. Заключается это усовершенствование, прежде всего, в переделке традиционного параллельного ATA (Parallel ATA) в последовательный интерфейс. Однако этим отличия стандарта Serial ATA от традиционного не ограничиваются. Помимо изменения типа передачи данных с параллельного на последовательный, изменились также разъемы для передачи данных и электропитания.

Ниже приведен шнур данных SATA:

Шнур передачи данных для SATA интерфейса

Это позволило использовать шнур значительно большей длины и увеличить скорость передачи данных. Однако минусом стало то обстоятельство, что устройства PATA, которые до появления SATA присутствовали на рынке в огромных количествах, стало невозможно напрямую подключить в новые разъемы. Правда, большинство новых материнских плат все же имеют старые разъемы и поддерживают подключение старых устройств. Однако обратная операция – подключение накопителя нового типа к старой материнской плате обычно вызывает куда больше проблем. Для этой операции пользователю обычно требуется переходник Serial ATA to PATA. Переходник для кабеля питания обычно имеет сравнительно простую конструкцию.

Переходник питания Serial ATA to PATA:

Слева общий вид кабеля; Cправа укрупнено внешний вид коннекторов PATA и Serial ATA

Сложнее, однако, дело обстоит с таким устройством, как переходник для подключения устройства последовательного интерфейса в разъем для параллельного интерфейса. Обычно переходник такого типа выполнен в виде небольшой микросхемы.

Внешний вид универсального двунаправленного переходника между интерфейсами SATA — IDE

В настоящее время интерфейс Serial ATA практически вытеснил Parallel ATA, и накопители PATA можно встретить теперь в основном лишь в достаточно старых компьютерах. Еще одной особенностью нового стандарта, обеспечившей его широкую популярность, стала поддержка технологий NCQ и AHCI.

Вид переходника с IDE на SATA

О технологии NCQ можно рассказать чуть подробнее. Основное  преимущество NCQ состоит в том, что она позволяет использовать идеи, которые давно были реализованы в протоколе SCSI. В частности, NCQ поддерживает систему упорядочивания операций чтения/записи, поступающих к нескольким накопителям, установленным в системе.  Таким образом, NCQ способна значительно повысить производительность работы накопителей, в особенности массивов жестких дисков.

Вид переходника с SATA на IDE

Для использования NCQ необходима поддержка технологии со стороны жесткого диска, а также хост-адаптера материнской платы. Практически  все адаптеры, поддерживающие AHCI, поддерживают и NCQ. Кроме того, NCQ поддерживают и некоторые старые проприетарные адаптеры. Также для работы NCQ требуется ее поддержка со стороны операционной системы.

Предназначение

Интерфейсы жестких дисков (или строго говоря, интерфейсы внешних накопителей, поскольку в их качестве могут выступать не только жесткие диски, но и другие типы накопителей, например, приводы для оптических дисков) предназначены для обмена информацией между этими устройствами внешней памяти и материнской платой. Интерфейсы жестких дисков, не в меньшей степени, чем физические параметры накопителей, влияют на многие рабочие характеристики накопителей и на их производительность. В частности, интерфейсы накопителей определяют такие их параметры, как  скорость обмена данными между жестким диском и материнской платой, количество устройств, которые можно подключить к компьютеру, возможность создания дисковых массивов, возможность горячего подключения, поддержка технологий NCQ и AHCI, и.т.д. Также от интерфейса жесткого диска зависит, какой кабель, шнур или переходник для его подключения к материнской плате вам потребуется.

Прикрутите жёсткий диск к системному блоку

Установка нового жёсткого диска начинается с прикручивания его к корпусу. Делается это с помощью болтов. В корпусе харда есть резьбовые отверстия, в корпусе компьютера есть пазы. Через них и прикручивается.

Убедитесь, что установленное устройство не помешает вентиляции внутри системного блока, а также что все провода и шлейфы спокойно дотягиваются до него без натяжки.

Только на сервисе https://doctorsmm.com/в ограниченный период времени действуют скидки на продажу просмотров в Инстаграм. Торопитесь, чтобы успеть приобрести ресурс с наиболее удобным скоростным режимом к видео или трансляции, а опытные менеджеры помогут Вам разобраться в любом вопросе.

IDE — Integrated Drive Electronics

Аббревиатура IDE, несомненно, известна большинству пользователей персональных компьютеров. Стандарт интерфейса для подключения жестких дисков IDE был разработан известной фирмой, производящей жесткие диски – Western Digital. Преимуществом IDE по сравнению  с другими существовавшими в то время интерфейсами, в частности,  интерфейсом Small Computers System Interface, а также стандартом ST-506, было отсутствие необходимости устанавливать контроллер жесткого диска на материнскую плату. Стандарт IDE подразумевал установку контроллера привода на корпус самого накопителя, а на материнской плате оставался лишь хост-адаптер интерфейса для подключения приводов IDE.

Интерфейс IDE на материнской плате

Данное нововведение позволило улучшить параметры работы накопителя IDE благодаря тому, что сократилось расстояние между контроллером и самим накопителем. Кроме того, установка контроллера IDE внутрь корпуса жесткого диска позволила несколько упростить как материнские платы, так и производство самих винчестеров, поскольку технология давала свободу производителям в плане оптимальной организации логики работы накопителя.

Новая технология первоначально получила название Integrated Drive Electronics (Встроенная в накопитель электроника). Впоследствии был разработан описывающий ее стандарт, названный ATA. Это название происходит от последней части названия семейства компьютеров  PC/AT посредством добавления слова Attachment.

Для подключения жесткого диска или другого устройства, например, накопителя для оптических дисков, поддерживающего технологию Integrated Drive Electronics, к материнской плате, используется специальный кабель IDE. Поскольку ATA относится к параллельным интерфейсам (поэтому его также называют Parallel ATA или PATA), то есть, интерфейсам, предусматривающим одновременную передачу данных  по нескольким линиям, то его кабель данных имеет большое количество проводников (обычно 40, а в последних версиях протокола имелась возможность использовать 80-жильный кабель).  Обычный кабель данных для данного стандарта имеет плоский и широкий вид, но встречаются и кабели круглого сечения. Кабель питания для накопителей Parallel ATA имеет 4-контактный разъем и подсоединен к блоку питания компьютера.

Ниже приведены примеры кабеля IDE и круглого шнура данных PATA:

Внешний вид интерфейсного кабеля: cлева — плоский, справа в круглой оплетке — PATA или IDE.

Благодаря сравнительной дешевизне накопителей Parallel ATA, простоте реализации интерфейса на материнской плате, а также простоте установки и конфигурации устройств PATA для пользователя, накопители типа Integrated Drive Electronics на длительное время вытеснили с рынка винчестеров для персональных компьютеров бюджетного уровня устройства других типов интерфейса.

Однако стандарт PATA имеет и ряд недостатков. Прежде всего, это ограничение по длине, которую может иметь кабель данных Parallel ATA – не более 0,5 м. Кроме того, параллельная организация интерфейса накладывает ряд ограничений на максимальную скорость передачи данных. Не поддерживает стандарт PATA и многие расширенные возможности, которые имеются у других типов интерфейсов, например, горячее подключение устройств.

Подключение внешнего жесткого диска

Подготовить к работе внешний жесткий диск значительно быстрее и проще, чем стационарное устройство. Вам не придется разбирать компьютер, монтировать в его корпус HDD и изменять приоритет загрузки. Достаточно подключить флеш-накопитель к порту USB 2.0 или 3.0 (если он поддерживает эту версию) и можно начинать с ним работать.

В продаже имеются внешние жесткие диски, подключаемые по интерфейсу eSATA или eSATAp. Для того, чтобы можно было воспользоваться таким устройством, требуется присутствие на компьютере соответствующих разъемов.

Порт eSATA (в центре)

Некоторые модели внешних жестких дисков помимо подключения к порту передачи данных требуют дополнительного питания. Обычно они оснащены внешним блоком питания, подключаемым к источнику электричества. В такой комплектации могут выпускаться устройства, в которые были заложены какие-то дополнительные функции (например, защита информации и ее шифрование).

Во избежание повреждения файловой системы перед физическим отключением диска от компьютера не следует забывать о такой функции Windows, как безопасное извлечение устройств.

Обычный винчестер, который ставится внутрь корпуса, также можно использовать как внешний накопитель, подключив его через порт USB. Но для этого вначале понадобится приобрести специальный адаптер (для диска SATA понадобится адаптер SATA-USB) или бокс для HDD.

Адаптеры характеризуются наличием объединенной SATA-колодки (передача информации и питание). Элемент питания при необходимости можно подключить при помощи отходящего от основного USB-кабеля дополнительного провода, также оснащенного штекером USB. Существуют адаптеры, поддерживающие как SATA, так и IDE.

К боксу для подключения жестких дисков прилагается кабель с блоком питания. Он предназначен для подключения к стандартной электросети.

Итоговые цифры

Чтобы было нагляднее, представим значения максимально допустимой потребляемой мощности по линиям с различным напряжением в виде таблицы.

Следующая таблица – максимальная потребляемая мощность разъёмов на различных устройствах, которые могу входить в состав фермы для майнинга.

Полученные таблицы позволят вам определить, какие переходники и для каких целей являются безопасными, а какие – нет. Например:

  • Один 8-контактный PCI-E для питания видеокарты (требуется 150 Ватт по линии 12 Вольт, табл. 2) можно подключить от двух 6-контактных PCI-E (суммарно дают 150 Ватт по линии 12 Вольт, табл. 1);
  • Два 6-контактных PCI-E для питания видеокарты (требуется суммарно 150 Ватт по линии 12 Вольт, табл. 2) можно подключить от одного 8-контактного PCI-E (даёт 150 Ватт по линии 12 Вольт, табл. 1).
  • Один 6-контактный PCI-E для питания видеокарты (требуется 75 Ватт по линии 12 Вольт, табл. 2) можно подключить от одного Molex (обеспечивает 132 Ватта по линии 12, табл. 1), но лучше от двух, учитывая низкое качество таких переходников.
  • Один 6-контактный PCI-E для питания райзера (требуется 75 Ватт по линии 12 Вольт, табл. 2) можно подключить от одного Molex (обеспечивает 132 Ватта по линии 12, табл. 1).
  • Два райзера с любыми разъёмами (требуют суммарно 150 Ватт) можно подключить от одного 8-контактного PCI-E.

Эти примеры я привел. Но не забывайте, что в этом деле очень многое зависит от качества материалов, из которых они сделаны. По возможности старайтесь избегать их использования.

Хотите зарабатывать на крипте? Подписывайтесь на наши Telegram каналы!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про сервера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
