Настройка locus map - навигатора для андроид. установка карт

Виды планов, выпущенных Генеральным штабом СССР

Для создания крупномасштабной физической карты по всей территории СССР вся площадь страны была поделена на «дольки» по 6 градусов (так называемая проекция Гаусса-Крюгера). В горизонтальной плоскости были проставлены цифры от 1 до 60 (по линии экватора), а в вертикальной – буквы латинского алфавита. Интересно, что простановка букв осуществлялась от линии экватора и далее по возрастанию в обе стороны. В результате, получается территория, разделенная на секторы, каждый из которых имеет уникальную цифру и букву. Это, например, маркировка о-38 на картах генштаба СССР.

Для того, чтобы выбрать на карте России от генштаба СССР интересующую территорию, конкретизируем позицию при помощи определения квадрата (например, О-54). На примере советского генштабовского атласа территории Сахалина разберемся с масштабом:

Выбранный квадрат О-54 (где расположена интересующая территория), имеет масштаб 1 к 1 000 000, иными словами в 1 сантиметре представлено 10 километров территории. В народе такой масштаб называют «миллионка»;
Если разделить квадрат на 4 части, то получим более детализованный формат – 1 к 500 000 (на 1 сантиметре умещено 5 километров). Условно обозначается пометкой в виде русской буквы соответствующей ячейке (например, О-54-Б);
Квадрат можно разделить на 36 частей, получив сетку 6х6. Каждая ячейка тут обозначается римской цифрой, начиная с левого верхнего угла. Такое деление соответствует масштабу 1 к 200 000 и умещает в 1 сантиметре 2 километра. Обозначается, как О-54-V;
Максимальное разделение квадрата – сеткой 12 на 12. В генеральных военных планах и картах СССР таким образом получается масштаб 1 к 100 000 (или 1 сантиметр равен 1 километру). Обозначается, как О-54-51.

Обзор утилиты

Первое открытие программы не сопровождается какими-либо подсказками по её использованию. В них просто нет нужды – интерфейс прост и интуитивно понятен:

Рассмотрим функции, предоставляемые верхней панелью инструментов утилиты:

Перемещать. Стандартный инструмент для перемещения по карте. Навигация осуществляется с помощью мыши:

Операции с выделенной областью. Предлагается выбрать тип выделяемой области и провести различные операции с ней:

Выбираем тип выделения и задаём нужную область. Например, выберем полигональную область. Выделив участок на карте, переходим к его обработке:

Утилита предоставляет возможность загрузки изображения данной области из множества других источников (например, из карт Google), склеивания с наложением различных фильтров, формирования предыдущих слоёв, удаления определённых слоёв, сохранения на ПК в необходимом формате или копирования имеющихся тайлов в выбранную папку. Возможности действительно богатые, однако они нужны далеко не каждому пользователю:

Измерить расстояние. Определяет длину пути от одной точки на карте до другой. Крайне интересная и полезная функция, к тому же она максимально проста в использовании:

Карта заполнения слоя. Добавляет новые слои, выбранные пользователем. Выбор очень широк:

Во весь экран. Открывает карту в полноэкранном режиме, что делает её использование более комфортным, в

В режиме полноэкранного просмотра панель инструментов появляется только лишь при наведении мышью на верхнюю часть экрана. Всё остальное время она отсутствует, не мешая пользователю:

Выбор источника карт. Пользователю предоставляется на выбор три варианта – «Кэш», «Интернет» или «Интернет и кэш». Первый вариант необходимо использовать тогда, когда нужная область уже открывалась и сохранилась на компьютере, благодаря чему для её просмотра не понадобится подключение к интернету. Второй вариант идеален для тех, кто не желает хранить на ПК большие объёмы сохранённых карт. Третий же пункт универсален – он обеспечивает максимальную скорость работы благодаря тому, что программа загружает только недостающие данные:

Выбор основной карты. Содержит обширный список источников получения карт – от карт Яндекса различных типов до снимков космоса и данных из Google Earth:

Для примера выберем обычные карты Яндекса и перенесёмся в Москву. Программа предоставляет все имеющиеся о местности данные, при этом процесс получения информации занимает гораздо меньше времени, чем с использованием браузера:

Выбор слоёв. Определяет, какие слои будут отображаться непосредственно поверх основной карты:

Избранные. Позволяет сохранять необходимые объекты для быстрого доступа к ним в дальнейшем и управлять уже имеющимися в данном списке местами:

Добавление пользовательских меток, путей и полигонов, а также их удаление:

Например, при добавлении метки нужно указать место на карте и добавить собственное описание для данной точки:

Новый Генштаб, или карты ГосГисЦентра

В интернете распространяются цифровые карты «новый Генштаб» производства Центра геоинформационных технологий. Эти карты приспособлены для навигаторов, являются гражданскими и к деятельности военно-топографического отдела Генштаба не имеют отношения. Удобство состоит в качественной склейке и привязке листов, что трудно достигается в работе с советскими картами.

Карты ГГЦ существенно уступают в информативности генштабовской топографии. Они созданы на основе старых карт: обозначены несуществующие объекты и дороги, а обновления отсутствуют. Масштаб 1:250000 не отличается от 1:500000 и неудобен в использовании из-за большого размера. Зато мелкомасштабные карты содержат богатую топонимику, восстановленную со старой картографии или со слов местных жителей.

Топографический отдел Генерального штаба и сегодня продолжает обновлять карты, уточнять координаты, составлять новые подробные планы местностей. Но эти работы имеют больше стратегическое и хозяйственное значение. Для туристов и любителей истории старый Генштаб остаётся непревзойдённым по точности и красоте плодом многолетнего, кропотливого труда советских топографов.

Карты обзорные

Нужны на первоначальном этапе планирования. Чтобы понять что к чему, где вообще этот регион, куда мы собрались. До какого города надо брать билеты. И на поезд или самолет (есть ли там железная дорога). (Маме показать, куда её ребенок идет в поход, тоже хватает )

Для того подойдут те же самые Яндекс-карты или Гугл-карты.

Выше я писал, что в них есть поиск, а в nakarte.me, с которым дальше будем работать его нет. Вот как можно исправить ситуацию.

Забиваем в поиск в Гугкартах нужный нам объект. Центр карты перемещается на нужное нам место. В адресной строке браузера координаты тоже поменялись на координаты центра карты, т.е нашего объекта.

Скопируем и вставим их в адресную строку сайта nakarte.me/ Жмем Enter – вуаля. Мы сцентрировали экран сервиса с кучей карт на нужном нам месте.

Обратите внимание, что похожую структуру ссылки имеют и остальные онлайн карты. С ними можно делать тоже самое при желании

Только весь мир пишет сначала широту, а потом долготу, а у Яндекса странный замут — они их переставили местами. Зачем?! Не понятно, думаю просто тупанули.

В навигатор эти карты закачивать для похода смысла нет. У них есть свои удобные мобильные приложения. Печатать тоже незачем.

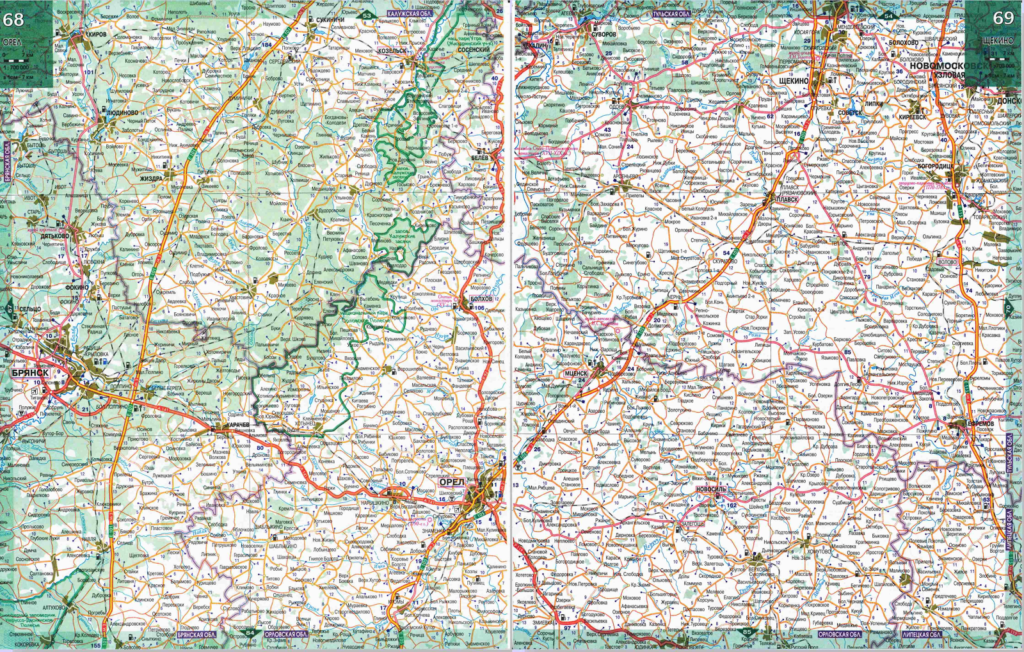

В бумажном виде можно использовать любой автомобильный атлас.

В путешествие само его стоит брать, только если планируется много передвижений по населенной местности или хочется удобно показывать своим спутникам на карте ваше местоположение и дальнейшие планы.

Также полезным будет ознакомится со схемой транспорта в районе, если таковая имеется.

Чтобы более подробно планировать уже активную часть похода по ненаселенной местности, нужны будут

Карты OpenStreetMap(OSM)

Электронные карты, которые каждый может рисовать. Отдельная статья о них тут. Как Википедия, только карта. Помните были Яндекс-Народные карты? Так вот идею слизали у OSM, который международный некоммерческий проект. Я использую ОSM как основные карты. У меня в навигаторе Garmin залита сразу вся РФ, а много людей использует приложение Maps.me на телефоне с этими же картами.

Открыв сайт http://www.openstreetmap.org/ и в меню слоев поставив галочку “Просмотр данных карты”, вы увидите еще кучу обозначений, дополнений к объектам на карте. Все теги OSM описаны в Википедии OSM.

Для туристов, собирающихся в горы, рекомендую . Также доступно на nakarte.me

Плюсы:

Карты создавались и создаются до сих пор. Достоверность тропинок и прочего, особенно в городах и в тех районах, где часто бывают туристы (например Крым), на них во много раз больше, чем на генштабе;
вы можете сами внести изменения в карту, чтобы воспользоваться ими самим или принести пользу другим путешественникам;
любой туристический навигатор в смартфоне использует тот или иной стиль OSM. Самый простой пример maps.me;
удобно для загрузки в GPS навигатор Garmin. Кому лень читать: вот тут можно скачать файл сразу всей России с удобным отображением стоянок, родников и т.д (его надо положить на карточку SD в приборе);
при заливке в Garmin карты обычно векторные, т.е. маршрутизация, поиск объектов в навигаторе вам доступна;
Подходят для повседневной жизни не в походе, в городе, поездках по заграницам и регионам России. Качайте приложение MAPS.ME или LOCUS ( к нему еще пакет карт отсюда) и наслаждайтесь жизнью.

Минусы:

не на всех подложках отображаются горизонтали. В навигатор Garmin горизонтали для них надо заливать отдельным файлом;
собираясь в дикую дичь, в первопроходы по Якутии или еще в какую тайгу, скорее всего, на OSM вы не найдете ничего. Хотя попытаться, конечно, стоит. Вдруг местный оленевод – фанат картографирования
эти карты создаются не профессиональными топографами, за лажи и вредительство которых уволят, а людьми разными, среди которых встречаются и конкретные м*даки. Когда человек отрисовал тропинку на карте по памяти (это видно, она слишком прямая) -это полбеды, а вот когда он альпинистские маршруты помечает как тропинки – за такое надо бить;
о магнитном склонении, если оно вам конечно надо, думайте сами. В самом OSM никаких данных о нем нет. (Но можно распечатать карту с сайта nakarte.me, поставив галочку “magnetic meridians” Тогда на карте появятся линии, соединяющие магнитные полюса планеты).

Для просмотра за компьютером и печати OSM: nakarte.me

В навигатор Garmin. Отдельная статья. Кому лень читать, вот тут можно скачать файл сразу всей России с удобным отображением стоянок, перевалов родников и т.д и его положить на карточку SD в приборе.

В Locus Map на Android. Много хороших стилей OSM есть в пакете карт от Евгения или с anygis.ru. Инструкция к приложению от меня здесь.

Закачка карт в Locus Map в память телефона

Всё это классно, но при выборе одной из карт, она начнет подкачиваться у вас из интернета в тех областях, которые вы просматриваете. А как быть, если вы собираетесь туда, где нету связи, и надо сохранить карты в память телефона?

Вариант 1. Закачиваем готовый файл карты OSM нужного нам региона

Простой и сердитый вариант. Инструкция на английском и видео

Открываем на телефоне Locus Map
Открываем браузер на телефоне и там идём на сайт openandromaps.org
Там жмем три палочки (меню) -> Map Downloads ->Download maps for Countrys and Regions ->выбираем нужное
Видим список регион, рядом с нужным жмем на “+”.
Выпадет меню. Там надо нажать кнопку со знакомым именем LocusMap
У вас откроется Locus Map и сам начнет закачивать карту. После завершения процесса выбранная вами карта оказывается во вкладке “офлайн” в меню карт.

После выбора такой векторной карты на главном экране появится вот такая кнопка. Нажмите её

В выпавшем меню идите в “Темы карт”.

Там можно будет настроить типы объектов, которые вам нужны для отображения на карте.

1.2 Помимо openandromaps.org есть похожий сайт

Вариант 2. Закачиваем произвольные карты (например из пакета на melda.ru)

Вариант для тех, кто хочет закачать спутниковые снимки или еще какие карты кроме OSM.

Выбираем нужную нам карту, например ГГЦ масштабом 1 км в 1 см. Жмем на три точки справа от неё. В выпавшем меню выбираем “Загрузка”.

Программа спросит вас каким образом вы хотите выбрать кусок карты для сохранения. Их много, мне лично нравятся две опции: Произвольная область и Произвольный маршрут (последнее кажется доступно только в pro версии)

Произвольная область – это где вы двигаете на карте точки, ограничивающие область загрузки. Пример внизу.

Произвольный маршрут, это веселей. Сначала программа предложит вам выбрать трек на устройстве (он мог быть ранее создан, скачан или записан), а потом вы задаете “ширину” – расстояние на которое карта будет выкачана вдоль трека. Это позволяет не качать лишнего и экономить память на телефоне.

Карты в большом объёме, особенно спутниковые снимки, рекомендуется закачивать при наличии Wi-fi подключения.

После завершения процесса выбранная вами карта оказывается во вкладке “офлайн” в меню карт.

Как видите, и названия я сохраняемым кусочкам давал свои, так мне было удобней.

Всё! Вы вооружены картами для похода.

Советую также нажать верху справа три точки и зайти в настройки карт.

В этих двух подменю много интересного. Попробуйте. Например там я настроил отображение высоты над уровнем моря у крестика в центре экрана на карте.

Секретные и доступные карты

Главным назначением карт Генштаба являлось планирование военных операций в заданном районе. Поэтому не все листы допускались к широкому использованию. Атласы дорог и туристические карты советского периода имели крупные масштабы от полутора километров в 1 см. Свободно распространялись пятикилометровки и «миллионки» (десятикилометровки) на всю территорию СССР.

Масштабы мельче «пятисотки» (500 м в 1 см) считались секретными при условии, если на них были обозначены военные объекты, свойства грунта, важные детали инфраструктуры и т. п. , что позволило бы противнику использовать тактические свойства местности. Запрещалось обозначать пункты государственной геодезической сети с точными координатами: условный знак тригопункта мог быть прорисован лишь приблизительно. Чтобы препятствовать вычислению точных координат объектов, на поступающих в широкое использование картах обрезались поля или смещалась координатная сетка.

Подобные искажения присутствуют во всех современных электронных картах и спутниковых снимках. Погрешность в координатах может составлять более 30 м. Туристам, планирующим маршруты по «Генштабу», следует знать некоторые особенности его использования и топографии:

Наличие у туриста подробной топокарты советского периода не может стать причиной обвинения его в распространении секретных документов. Большинство генштабовских карт советского периода можно бесплатно скачать в интернете.
Условные знаки не всегда указывают на реально существующие объекты: за полвека могли исчезнуть мосты, углубиться броды, а родники — пересохнуть.
Несмотря на высокую точность карт Генштаба, знаки пещер, скал и водопадов ставились только на тех объектах, которые были важны для ориентирования или тактики. Обычный турист может столкнуться с препятствием там, где на карте оно не обозначено.

Where to Learn More

Books

Thompson, Morris M.

Maps for America,

3rd edition. U.S. Department of the Interior, Geological Survey
National Center, 1987.

Periodicals

Pike, Richard J. and Gail P. Thelin. «Building a Better
Map.»

Earth

(January 1992): 44-51.

Wilford, John Noble. «Revolutions in Mapping.»

National Geographic

(February 1998): 6-39.

Other

«Map Accuracy Standards.» U.S. Department of the Interior,
U.S. Geological Survey, July 1996.

«Map Scales.» U.S. Department of the Interior, U.S.
Geological Survey, October 1993.

«Topographic Mapping.» U.S. Department of the Interior,
U.S. Geological Survey.

«Topographic Map Symbols.» U.S. Department of the
Interior, U.S. Geological Survey.

Как по географическим координатам (с GPS или путем астрономических наблюдений) найти местонахождение на карте

На многих скачанных файлах карт вы будете видеть рамку по периметру карты. Рамка это круто. Наличие рамки позволяет вам получить географические координаты (ваши или какого-либо еще объекта) с бумажной картой в руках, без компьютера и карманного GPS навигатора. Зачем? Единственная ситуация, которая мне приходит в голову – это группа туристов, у которой произошло ЧП, и у них нету GPS навигатора, но есть карта ГШ и возможность связаться со спасателями. Обычно бывает так, что GPS есть, а связи нет. На практике мне приходилось наоборот, используя координаты в приборе, тыкнуть пальчиком на бумажке в место, где мы есть (ну не было у меня карты ГШ в навигаторе в электронном виде!). В одной из прошлых статей я уже рассказывал немного, приводил этот пример.

Это тот самый редкий момент, когда формат координат “градусы, минуты, секунды” пригождается. ( О других форматах координат и какой лучше использовать читай ТУТ)

Например. Наши координаты 55°41’10”C 36°3’50”В. Где мы на карте?

В каждом углу координатной сетки карты указаны координаты этого угла. Чередующиеся черные и белые полосочки – минуты широты или долготы. Точки рядом с полосками разделяют десятки секунд.

Найдем сначала широту. Широта нижней грани листа составляет 55°40’00”, откладываем вверх еще одну полосочку. У нас станет 41’, и доходим до ближайшей точки – это еще 10”. Кладем туда линейку.

Подобную операцию проделываем для нахождения долготы. Только от угла карты будем двигаться вправо. Координаты левой грани листа 36°00’00” , до требуемых 36°3’50” нам не хватает 3’50” – это три полосочки и пять точек. Кладем туда линейку.

На пересечении линеек окажется поворот дороги, который я обвел желтым кругом.

Определив свое местоположение на местности и найдя его на карте, можно провести обратную операцию, найдя свои координаты. Надо лишь провести перпендикуляры к вертикальной и горизонтальной границам карты, а затем отсчитать от углов карты нужное количество полосочек и точек. Получившиеся координаты ..ну… ээ… продиктовать спасателям, наверное.

Организуем работу с точками и треками, подключаем облачные сервисы

Приложение позволяет создавать треки, рисуя их на карте (маршруты), записывать самим телефоном или экспортировать их из внешних источников. Тоже самое с точками.

Сохраненные на телефоне точки и треки можно просмотреть, как и в случае с картами, или через основное меню или через быструю кнопу на главном экране, если вы её добавили туда.

Быстрая кнопка с права у меня вызывает именно меню треков. Мне они чаще нужны, да и в точки переключится с треков просто. Они просто в соседней вкладке расположены.

Это опять таки не сами треки/точки, а папки с ними. Я группирую их по походам. В локусе точки и треки лежат в разных папках и название им можно давать отдельное.

Обратите внимание, что напротив названия папки стоят числа через дробь. Первое число – сколько треков или точек сейчас отображается на карте, второе число – сколько треков/точек сейчас в папке

Короткий тап на иконку папки включает/отключает отображения всего её содержимого сразу. О том, как настроить отображение отдельных треков будет ниже (спойлер: зайдите в папку и всё увидите).

Треки и точки можно записать самим локусом. На главный экран я вывел только добавление точек. Трек я редко пишу телефоном, и кнопка его записи осталась в основном меню только.

Можно нарисовать самому. (Об этом будет в конце статьи подробней).

В любом случае по итогу процесса программа спросит вас в какую папку сохранять результат. Заранее папку можно не создавать – это можно будет сделать в момент сохранения.

Треки можно импортировать в локус из файла на телефоне или из облачных хранилищ Dropbox или Google Drive.

Эту возможность уже запрятали в “Дополнительные функции” в Главном меню

А там уже выбираем “Импорт”

Этой функцией я часто пользуюсь и добавил её вызов на главный экран.

В итоге мы заходим в меню импорта файлов. В первой вкладке “На устройстве” мы видим файловую систему нашего телефона. Например, если вам переслали файл через Вконтакте или Telegramm, вы сначала сохраните его в телефоне, а потом через это окно импортируете в Локус.

Вкладка облачных хранилищ будет сначала выглядеть вот так:

Надо лишь залогиниться. И станет вот так.

Заметьте, что файловый менеджер выделяет цветом те файлы, которые являются хранилищем треков/точек. Например видеофайл не добавится.

Все свои треки я храню в Гуглдиске и Дропбоксе и, сидя вечером у костра в месте, где есть связь, могу показать вам треки из похода нескольколетней давности.

Если надо импортировать несколько файлов, то жмем на одном из них длинным тапом и справа появляются галочки для выбора. Выбираем нужное и жмем галку сверху для подтверждения.

Опа. В выбранных мною файлах хранились и треки и точки. Программа спрашивает, куда мне сохранить содержимое.

Надо выбрать отдельную папку для треков, отдельную для точек. Папку можно создать прям сейчас при импорте. Название у папок треков и точек может быть разное.

Нажимаем “импорт” и треки оказываются в приложении.

В меню треков, которое мы обсуждали выше, нажав внизу на кнопку с Плюсиком, мы попадаем в меню добавления треков и тут видим все вышеперечисленные способы.

Зайдем теперь в какую-нибудь папку с треками.

Чтобы включить отображение некоторых треков/точек на карте надо зайти в папку и понажимать на глазки напротив соответствующих треков.

Интуитивно понятный момент интерфейса

Если нажать на Гаечный ключ внизу, то появится меню всяких настроек, статистики и объединения треков в папке. Из веселого тут можно расцветить выбранные треки в зависимости от скорости передвижения.

Если нажать на отдельный трек то, появится тоже много информации и настроек этого конкретного трека. Помимо всякой статистики там будет и график высот. Его можно настраивать и, например, включить отображение градиента высоты – можно сказать участникам , когда их ждет крутой подъём, а когда выполаживание.

Как видите в Locus Map очень много возможностей, о всех которых не рассказать. Надо потыкать самому)

Карты генштаба Украины

Одни из самых распространённых и подробных карт Украины – это карты генштаба. Преимущественно они были составлены и изданы в период 70-80 годов прошлого столетия. Однако, несмотря на прошедшие годы, сегодня в интернете можно встретить сканы таких карт в очень приличном разрешении. В общей сложности они занимают немногим более 900 мегабайт. Карты генштаба Украины, имеют, как правило, традиционный масштаб- 1:100000.Ценность этих карт практически безмерна. Они дают возможность сформировать представление о ситуации на 70-80 годы, а также помогают сопоставить старую и новую карты, чтобы вычислить, какие изменения произошли.

Для того чтобы свободно пользоваться картами генштаба Украины, особых сверхспособностей не требуется. Достаточно лишь иметь к ним доступ, владеть системой условных обозначений и знать измерительные приёмы, которые обычно применяются в работах с картами. Возможно, у кого-нибудь по неопытности возникнут проблемы при пользовании картой. Что же нужно знать о генштабе, чтобы этого не случилось?

Немного о военном термине

Для начала нужно сказать, что фактически Генеральный Штаб был создан после распада СССР и образования Министерства обороны Украины. На сегодняшний день он является главным органом страны в вопросах планирования обороны государства, управлением вооружённых сил, контроля военных формирований, органов управления, исполнительной власти и др. В особых случаях, таких как чрезвычайная ситуация в стране, генштаб также получает полномочия рабочего органа Ставки Верховного Главнокомандующего ВСУ. То есть, ответственность за принятие всех определяющих решений возлагается на штат сотрудников этой организации.

В широком смысле, принято считать, что Генеральный Штаб – это главный орган управления войсками. Но если углубиться в значение термина, то можно заметить, что в разных странах его понимают и трактуют по-разному. В Германии, например, генштабом назывался орган оперативного руководства, который командовал сухопутными войсками, авиацией и флотом. Во Франции же он контролировал подготовку войск и обеспечение всех необходимых операций. Логично предположить, что на службу в Генеральный штаб зачисляют наивысшие чины, чей опыт и знания необходимы в решении важнейших в судьбе страны вопросов. Оборону государства можно доверить лишь людям, которые знают своё дело. Именно поэтому в Генеральный Штаб допускаются наилучшие кадры высших военных штабов. Как правило, это те, кто уже достиг генеральской должности.

Карты генштаба Украины (оригинальные листы) требуют бережной сохранности. Поскольку только бережное отношение к ценному картографическому материалу выступает гарантией того, что данный материал не станет одноразовым в рамках выполнения той или иной задачи, а также послужит для последующего применения. Обеспечит надлежащую сохранность карты генштаба Украины ее правильное первоначальное складывание. Ведь многочисленные перегибы способствуют быстрому изнашиванию, в частности, в этих же местах перегибов.

Сегодня скачать карту генштаба является наиболее простым и доступным способом для каждого пользователя интернета. Интересующая информация доступна в виде фотографий, а также файлов с привязкой к gps навигаторам и программы ozi explorer (в формате ozf2 и map).
