Совместима ли ваша материнская плата с таким накопителем
Когда покупаете M.2 SSD, нужно знать, подойдёт ли он к материнской плате. M.2 описывает тонкий форм-фактор накопителя, но есть более медленные накопители SATA M.2 и более быстрые NVMe M.2 с разными слотами.
Даже если в материнской плате есть слот M.2, его совместимость с накопителем зависит от того, предназначается слот для дисков B Key, M+B Key или M Key.

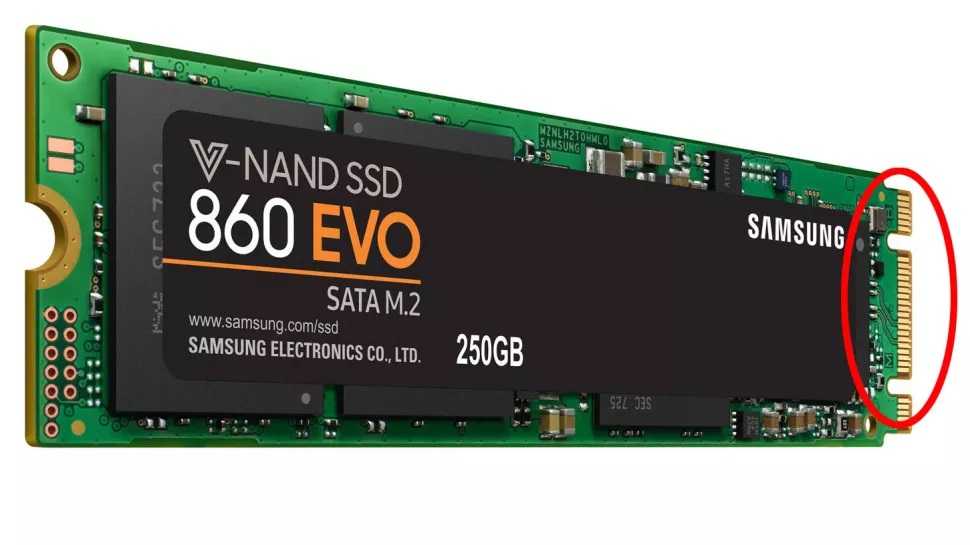

B-Key на дисках SATA M.2 и более старых NVMe

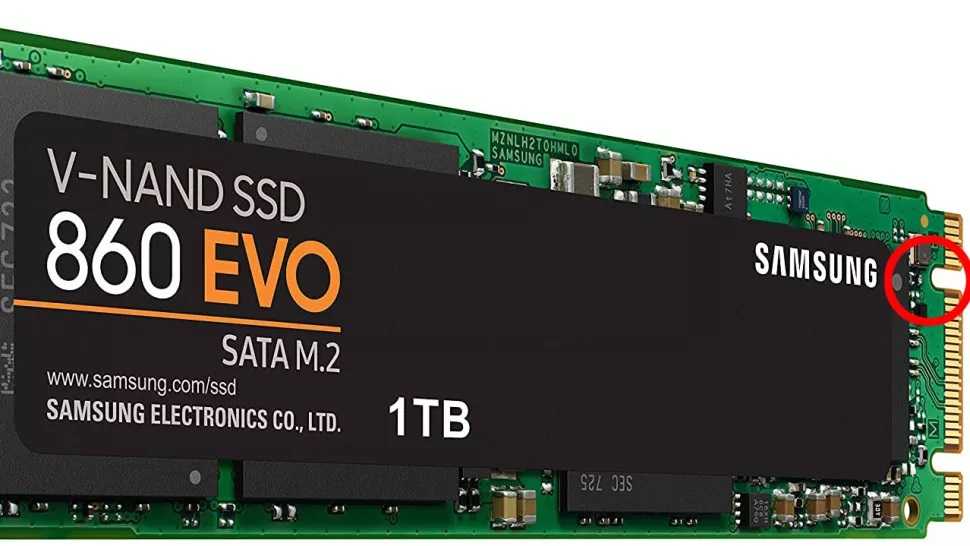

M+B Key — на дисках SATA M.2 и некоторых дисках NVMe

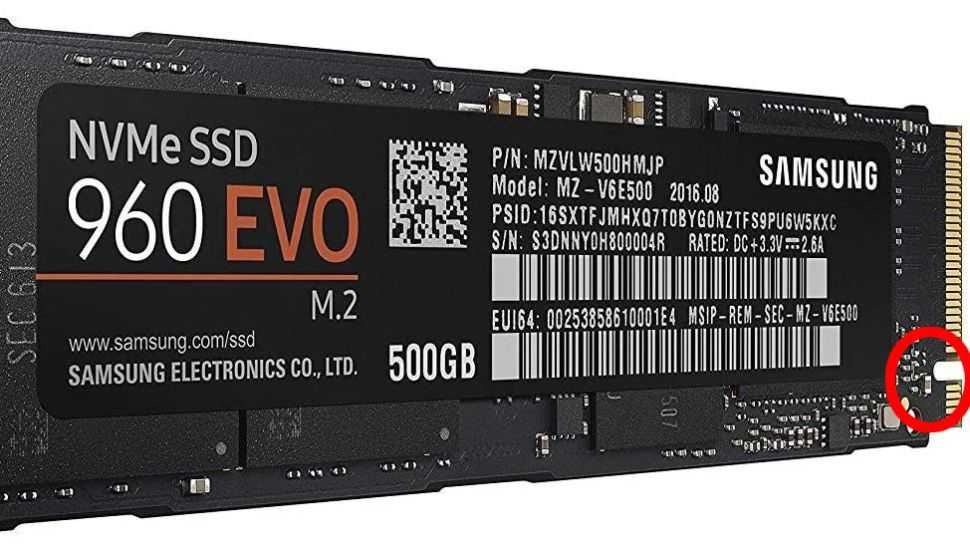

M Key — на новых дисках NVMe с шиной PCIe x4
Нужно обследовать материнскую плату и понять, с какими именно накопителями M.2 она совместима, прежде чем покупать конкретную модель накопителя.
Настройка накопителя в Windows 10
Теперь операционная система Windows 10 должна распознать установленный твердотельный накопитель. Войдите в систему, в поиске наберите «Управление компьютером» и перейдите в раздел «Управление дисками» и откройте «Создание разделов жёсткого диска».
Накопитель должен появиться в нижней половине окна в неразмеченном дисковом пространстве.
Если вы будете пользоваться накопителем как обычным диском, нажмите правой кнопкой мыши на неразмеченное дисковое пространство рядом с этим накопителем. Выберите команду «Новый простой том» и выполняйте указания на экране. Нужно установить файловую систему NTFS. Диску необходимо дать название, остальные опции можно оставлять без изменений.
После этого ваш быстрый накопитель NVMe готов к работе. Вы получите высокую скорость чтения и записи данных, которых у вас прежде наверняка не было.
Настройка накопителя M.2 в BIOS
Прежде чем увидеть накопитель в операционной системе Windows 10, может потребоваться выполнить несколько настроек материнской платы в BIOS. Конкретные настройки зависят от возможностей материнской платы. Они могут быть необходимы, чтобы операционная система могла распознать накопитель.
Перейдите в настройки BIOS, во время загрузки компьютера нажимая на кнопку Del.
На ней нужно открыть Дополнительно > Конфигурация встроенных устройств > Режим M.2 PCIe и поменяйте значение на «Включено»/«Enabled». На других платах Asus откройте «Дополнительно», раскройте выпадающее меню «Пропускная способность слота PCI Express X4_3» и выберите значение M.2 Mode.
Сохраните настройку и выйдите из BIOS.
9 ответов
11
Latitude E6x20, E6x30 имеют слоты WLAN /WWAN, которые только mini PCIe /USB. Они не поддерживают твердотельные накопители mSATA.
Latitude E6x40 и 7xx0 имеют разъемы combo mini PCIe /mSATA /USB, поддерживающие SSD SSD.
4
Ваш ИТ-отдел может быть прав. mSATA не работает ни в одном данном слоте miniPCI. Из :
Другими словами, слоты, поддерживающие mSATA, могут поддерживать или не поддерживать miniPCI и наоборот.
Вопрос, который вы действительно задаете, заключается в том, что WWAN (полный слот miniPCIe) поддерживает mSATA в вашей конкретной системе, поэтому ссылка Lenovo в вашем обновлении не актуальна — т. е. не все полные слоты miniPCIe поддерживают mSATA.
Ни одна из документации, которую я видел в Dell, не говорит о том, что порт miniPCIe с полным размером также является mSATA (я искал E6540, поскольку, похоже, никогда не было E6450). Если вы действительно хотите убедить свой ИТ-отдел, я думаю, вам нужно будет получить окончательный ответ от Dell и показать это им (или, может быть, вы просто попробуете показать им сообщения на форуме о вашем конкретном ноутбуке).
Существуют устройства хранения miniPCIE PATA, но они довольно редки и имеют небольшую емкость (например, 16 ГБ или около того). Dell Mini 9 и другие использовали их до появления mSATA.
4
Я знаю, что опаздываю на вечеринку, но могу подтвердить, что слот Dell WWAN примет SSD mSATA. Я только что установил его, и он работает нормально.
4
Я только что протестировал на E6540, а порт WWAN принял SSD SSD.
Windows смогла загрузить с нее.
2
Это происходит в другом направлении, но … вы можете установить SSD вместо оптического диска. «Juyo Vonsan» выпускает «новый жесткий диск Caddy Hard Drive Caddy для DELL Modular Bay E6320, E6330, E6420, E6430, E6520, E6530» — он будет работать в любом модульном отсеке серии E. Затем вы можете поместить в него любое 2,5-дюймовое SATA-устройство.
1
Я могу подтвердить, что по крайней мере 500-бит Crucial MX200 mSATA SSD (CT500MX200SSD3) работает правильно в слоте WWAN E6540 и загружается как для Ubuntu, так и для Windows.
MX200 был оснащен двумя винтами, чтобы удерживать его на месте, и Dell требует только одного.
Установка осуществляется путем снятия нижней крышки ноутбука (около 4 винтов). Удаление клавиатуры /верхней крышки не требуется.
С установленным SSD все еще можно использовать слот 2,5 «HDD, а также слот для CD /DVD /BR (с диском CD /DVD /BR или 2,5» caddy).
Я получаю 500 МБ /с производительности записи dding /dev /zero на SSD.
По-видимому, 3/4 человека в этой теме говорят, что они сделали это в E7240, который является тем же поколением аппаратного обеспечения, что и ваш dell.
Вы должны понимать E6540, кстати. Нет 5-го поколения i-процессорных процессоров Intel, что и будет E6450 (на экране 14 *). Поиск подходящей модели поможет. (Я ищу свои собственные цели и владею 7240, я просто подумал, что добавлю к этому обсуждению, поскольку, видимо, я знаю что-то полезное.)
Для чего это стоит, сам слот на самом деле говорит «wwan», и ТАКЖЕ говорит, что «msata» выгравирован в пластике. Твой может быть один и тот же; сделайте снимок и отправьте его в ИТ-отдел.
Dell ProSupport сказал мне WWM mpcie слот на моей Dell Latitude E6530 НЕ поддерживал бы msata ssd (или любой диск). Но некоторые ноутбуки Dell будут.
Поддержка также была единственным способом, которым он знал о добавлении в мой E6530 непервичного жесткого диска.
Я боюсь, что MSM mPcie-слот будет поддерживать msata. Это зависит от модели.
И для чего это стоит, рядом с слотом WWAN на моем E6530 ONLY WWAN указывается, где нет «msata».
В дополнение к тому, что «HDD Caddy Hard Drive Caddy для DELL Modular Bay», Dell ProSupport заявила, что это был единственный способ узнать о добавлении к моему E6530 не первичного жесткого диска.
действительно, некоторые слоты поддерживают mSATA и miniPCIe, но не все из них. Если это так, вы не будете уверены, что сможете использовать этот отсек для загрузочного SSD. Некоторые производители, как Lenovo, дают технические спецификации, по крайней мере, если в бухте поддерживается как mSATA, так и miniPCIe. Может оказаться полезным следующий список коммерческих устройств, поддерживающих SSD + mSATA:
Установите диск M.2 в системный блок

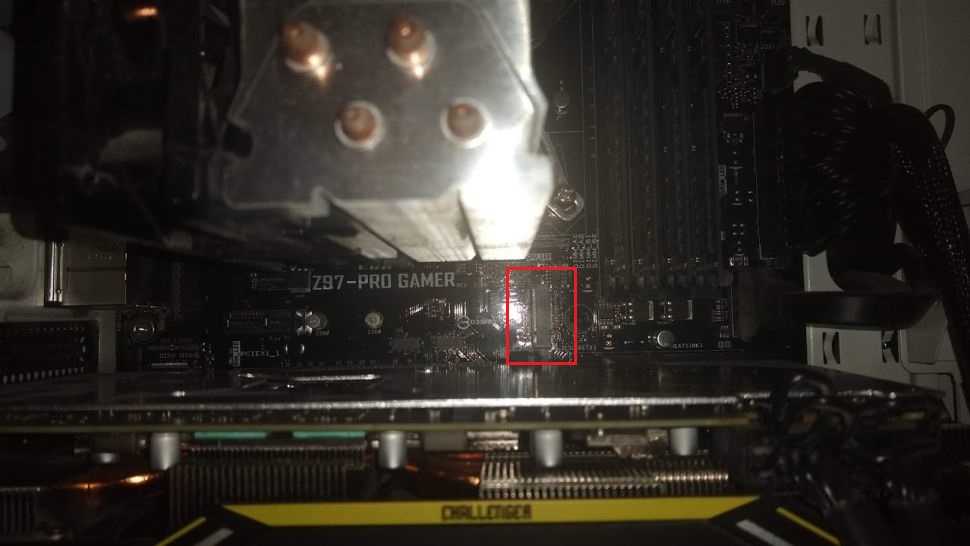

Местоположение слота M.2 на материнской плате разное у разных моделей и производителей. Чаще всего это слот располагается между разъёмом для видеокарты и сокетом центрального процессора или в нижней правой части материнской платы.
У некоторых материнских плат есть специальная металлическая пластина, которая закрывает диск и охлаждает его. Такую пластину сначала потребуется отвинтить.

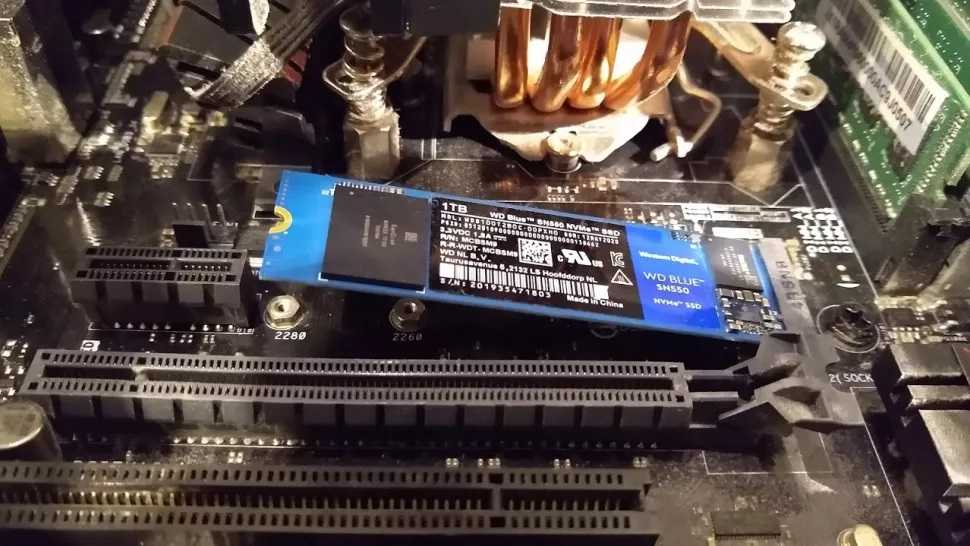

Как можно увидеть на изображении выше, слот довольно неудобно располагается между видеокартой и процессором. Чтобы установить в него накопитель, нужно извлечь видеокарту.
Когда вы убрали все препятствия, нужно вставить накопитель в слот.
Для начала извлеките винт рядом со слотом M.2. Если у накопителя есть какие-либо крепления, нужно привинтить их сейчас. В результате во время прикручивания накопитель будет располагаться параллельно материнской плате, а не под углом.

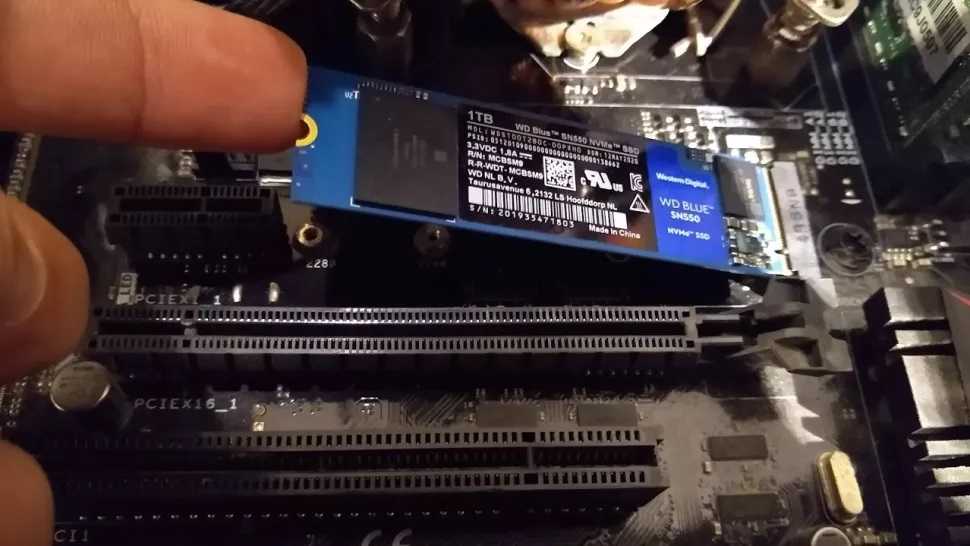

После извлечения крепёжного винта и креплений накопителя, если они есть, осторожно вставьте накопитель в слот под углом 30 градусов к материнской плате
После установки накопитель должен прилегать к материнской плате.

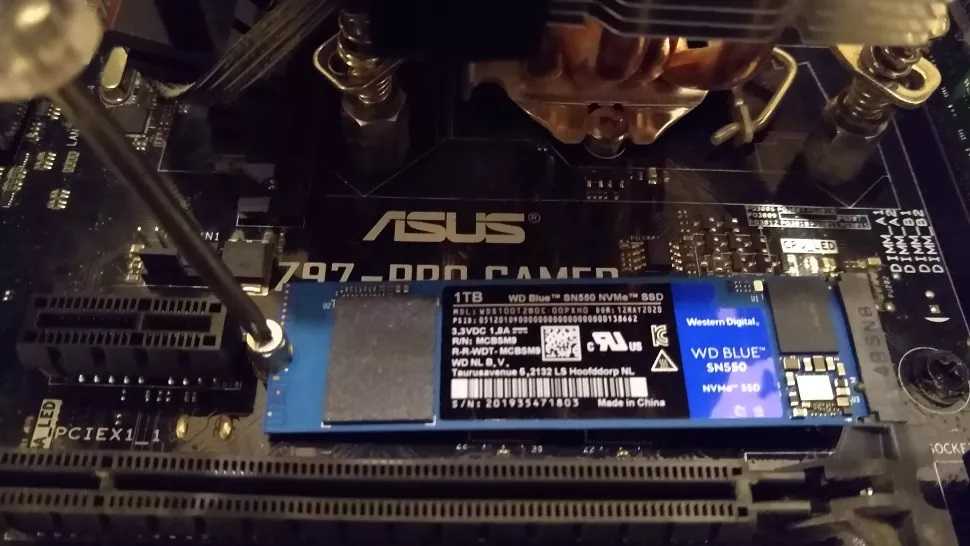

Аккуратно нажмите на верхний конец накопителя вниз в сторону крепления. Потом закрепите его винтом. Не перетягивайте винт, но закрутите его достаточно сильно, чтобы накопитель не болтался.
Установите на свои места видеокарту и все остальные компоненты, которые вам пришлось вытащить. Закройте системный блок и подключите к нему все необходимые кабели.
