Керамика против пленочного конденсатора: какой из них предпочтительнее в аудио схемах?

Лучшие электролитические конденсаторы для звука

Электролитические устройства отличаются значительной емкостью, большим сроком службы. Они надежные, недорогие, могут работать на постоянных напряжениях, но не подходят для высококачественной аппаратуры, нуждающейся в детальном звучании.

Elna Silmic II

Лидером среди электролитических компонентов являются конденсаторы для усиления звука от Elna Silmic II. Это бюджетные устройства, обладающие хорошими техническими характеристиками. Применяется с целью воспроизведения музыки высокого качества.

Корпус изготовлен из алюминия, который надежно защищает внутреннюю часть от внешнего воздействия. Внутри находятся шелковое волокно и бескислородная нить, обеспечивающие достойное звучание на всех частотах без искажений. Размеры небольшие, поэтому изделие можно использовать вместе с разной техникой.

Достоинства:

  • Стабильная работа на низких, средних, высоких частотах;
  • Приятное естественное звучание без искажений;
  • Низкая стоимость;
  • Продается практически во всех магазинах электронных компонентов.

Недостатки:

Небольшое рабочее напряжение.

Mundorf E-Cap AC Plain

Неполярный конденсатор для звука от немецкого производителя выполнен с гладкими обкладками. Использование подобной технологии значительно улучшает звуковые качества при минимальных потерях.

Но применение гладких обкладок вызывало увеличение габаритов итогового изделия, что нужно учитывать при выборе. Накопитель заряда способен стабильно работать на протяжении длительного периода.

Достоинства:

  • Качественная сборка;
  • Длительная работа;
  • Достойные звуковые характеристики;
  • Минимум потерь;
  • Низкая стоимость.

Недостатки:

Крупный размер.

Общие сведения

Конденсатор – пассивный элемент электрической цепи, который способен накапливать заряд и мгновенно отдавать его в случае разряда. Конструктивное исполнение простейшего ёмкостного элемента включает в себя:

  • обкладки (пластины);
  • диэлектрический слой, расположенный между пластинами;
  • корпус;
  • выводы (электроды).

Между пластин располагается промежуток, заполненный диэлектриком, в качестве диэлектрика может быть использован воздушный зазор. Так устроены элементы переменной ёмкости.

Конденсатор (двухполюсник) переменной ёмкости

Важно! Включение в схему ёмкостного двухполюсника полярного конденсатора требует соединения его минусового вывода с общим минусом схемы, а плюсового – с общим плюсом сборки. К электролитическим полярным двухполюсникам относятся:

К электролитическим полярным двухполюсникам относятся:

  • алюминиевые;
  • полимерные (ниобиевые или танталовые).

Включение в схему с несоблюдением полярности приводит к выходу из строя элемента и возможному повреждению соседних компонентов при его взрыве. Полярные конденсаторы выделяются из прочего ряда высокой ёмкостью.

Ёмкость двухполюсника обозначается буквой C и имеет единицу измерения фарад (Ф). 1 фарад даже для электролитических двухполюсников величина большая. Поэтому наиболее часто применяются такие дольные единицы ёмкости, как:

  • микрофарада – 1 мФ = 1*10-6 Ф;
  • нанофарада – 1 нФ = 1*10-9 Ф;
  • пикофарада – 1 пФ = 1*10-12 Ф.

Электролитический элемент ёмкости состоит из двух обкладок. В качестве первой выступает алюминиевая фольга, в качестве второй – электролит. Диэлектриком служит оксидный слой, нанесённый на фольгу.

У полимерных конденсаторов анод – пористая танталовая или ниобиевая фольга, на которую нанесён оксидный слой диэлектрика. Катод – слой полупроводника, который напыляется прямо на оксидный слой.

Внимание! Срок службы электролитического двухполюсника достигает 5000 ч при максимально допустимом температурном режиме. Откуда следует, что повышение рабочей температуры приводит к сокращению работоспособности

Положительным потенциалом обладает металлический анод, отрицательным – электролит. Нарушение полярности при подсоединении приводит к утрате диэлектрической способности оксидного напыления и короткому замыканию между пластинами. Электролит нагревается, и образующиеся газы разрывают корпус. Для уменьшения последствий разрыва в верхней части корпуса выполняются насечки.


Устройство электролитического двухполюсника

Лучшие полипропиленовые конденсаторы для звука

Изделия с полипропиленовым диэлектриком отличаются прочной конструкцией, долгим сроком эксплуатации, работой в цепях высокого напряжения без утечек. Объем элемента небольшой.

JB JFGC

Пленочный конденсатор для звука JB JFGC изготовлены из полипропилена и металлизированной пленки. Сверху изделие дополнительно покрыто слоем полиэстера и залито смолой. Применяется в акустических системах внутри разделительного фильтра. Конденсатор относится к бюджетной категории, при этом выдает звучание не хуже дорогих аналогов. Поддерживает совместную работу постоянного и переменного тока, что выдает отличную гармонию с фильтрами в акустических системах.

Прибор работает на температурах до 100 градусов. Рабочее напряжение – от 250 до 1250В. Линейка представлена конденсаторами с различным емкостным номиналом от 0,047 мкФ до 36 мкФ. Размеры относительно небольшие (диаметр 0,8 мм), подойдет для акустики стандартных габаритов. Имеют лаконичный стильный корпус.

Достоинства:

  • Низкая стоимость;
  • Широкий выбор номиналов;
  • Качественное звучание;
  • Минимальное отклонение от заявленных значений;
  • Отличный внешний вид.

Недостатки:

Небольшая емкость.

FM MKP

Элемент оснащен полипропиленовым диэлектриком. Он выполнен из пленки, покрытой металлизированным слоем, который нанесен путем вакуумного напыления. Подобная технология обеспечивает высокую надежность, точность работы, длительную эксплуатацию, при этом размеры конденсатора небольшие. При изготовлении по такой технологии приборы могут самостоятельно восстанавливаться, если произошел прибой диэлектрика, практически не теряя своих свойств.

FM МКР обеспечивает достойное качественное звучание в широком частотном диапазоне. Основное назначение – использование в разделительных фильтрах акустики, каскадной аудиоаппаратуре. Выпускаются с тремя номиналами, работают при напряжении до 160В. Размеры средние 21 мм в диаметре, поэтому в схеме нужно заранее найти для него место.

Достоинства:

  • Работает в широком частотном диапазоне;
  • Недорогой;
  • Отличное звучание;
  • Минимальное отклонение от номинала;
  • Прочность.

Недостатки:

Крупный размер.

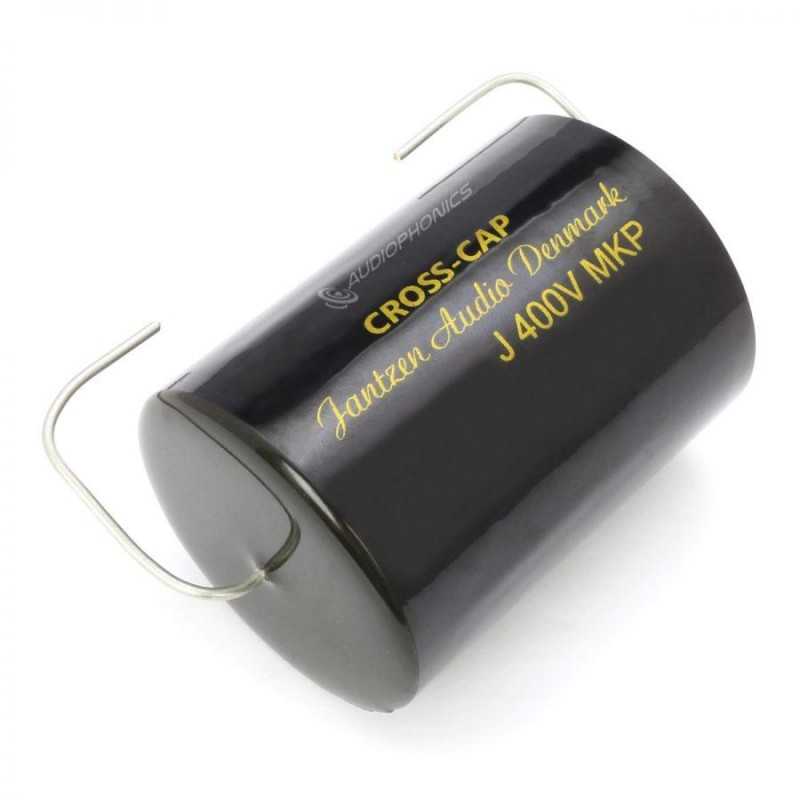

MKP Jantzen Cross Cap

Пленочный MKP Jantzen Cross Cap с металлизацией, покрытый эпоксидной смолой, представлен в широком емкостном диапазоне от 0,1 до 330 мкФ. Изделие подходит для ламповой техники, различных акустических систем. Работает на напряжении до 400В.

Процесс изготовления происходит при полном контроле изготовителя с соблюдением уникальной технологии, поэтому конденсатор получается качественным, надежным, долговечным. За счет использования отличных материалов обеспечивается приятное звучание, отличающееся высоким качеством передачи без искажений или помех.

Достоинства:

  • Обеспечивает приятный мягкий звук;
  • Небольшие габариты;
  • Достаточная емкость;
  • Минимальная погрешность;
  • Качественная конструкция.

Недостатки:

Быстро теряется внешний вид корпуса.

Лучшие радиосистемы

Маркировка

Ёмкость конденсатора обычно указана на корпусе. Производитель вправе сам решать, что включить в маркировку. Чтобы разобраться, следует внимательно изучить технические условия или иную техническую документацию на плёночный конденсатор. В международной системе принято измерять её в фарадах (от имени знаменитого физика Майкла Фарадея). Но 1 фарада — это большая емкость. Чтобы облегчить задачу, принято использовать частицы: пико-, микро-, нано-, например, ёмкость конденсатор плёночного в 100 нф будет равна 10-7 Ф.

В случае, если маркировка пленочного конденсатора нечёткая вследствие потёртостей, можно узнать значение этой характеристики при помощи мультиметра с функцией замера емкости. Обычно мультиметр располагает пятью пределами. При тестировании щупы подключают к специальным штекерам для измерения емкости с обозначением Сх. Необходимо строго соблюдать полярность. Иногда вместо гнезд на панели имеются металлические пластины, к которым нужно подсоединить выводы конденсатора, не забывая про полярность.

Конденсаторы пленочные достаточно широко используются для работы в различных цепях постоянного и переменного тока, в бытовой аппаратуре и радиоэлектронике, в конструкциях на печатных платах. Множество модификаций и разнообразие габаритных размеров позволяет применять их практически без ограничений в любых конструкциях.

Технология Patterned Metallization повышает надежность

При изготовлении обкладок пленочных конденсаторов отдельных серий Panasonic использует технологию шаблонной металлизации (Patterned Metallization) с функциями предохранителей и механизмом защиты (рисунок 7). Эта технология, изначально разработанная для автомобильного сегмента рынка, сегодня находит применение и в других сериях пленочных конденсаторов Panasonic.

Рис. 7. Принцип действия технологии Patterned Metallization

Для требующих повышенной надежности устройств технология Patterned Metallization обеспечивает длительную и надежную эксплуатацию конденсатора. Шаблонная металлизация с плавкими перемычками действует как функция предохранителя, отключая дефектный металлизированный сегмент обкладки, что фактически предотвращает выход из строя всего конденсатора в случае короткого замыкания отдельного сегмента. Отключенный сегмент не окажет серьезного влияния на параметры конденсатора.

Использование цинкового напыления для формирования электродов, а также металлизация пленки алюминием обеспечивают повышенную защиту от влаги. Вакуумное формование корпуса с использованием эпоксидной смолы обеспечивает равномерную толщину без воздушных пузырьков, что еще больше повышает влагостойкость. Такие конденсаторы имеют длительный срок службы до 100 000 часов, работают в расширенном диапазоне температур -40…85°C, отличаются высокой надежностью, огнестойкостью и полностью соответствуют требованиям RoHS. Проектируемые устройства также выигрывают от малых значений ESR и низких потерь.

Рисунки 7 и 8 демонстрируют принцип действия этой технологии и преимущества конденсаторов Panasonic c шаблонной металлизацией. Если конденсаторы конкурентов полностью разрушаются и взрываются на начальной или последующих стадиях эксплуатации, то конденсаторы с Patterned Metallization продолжают работать в немного ограниченном диапазоне температуры.

Рис. 8. Повышенная безопасность и длительный срок службы благодаря встроенному предохранителю

Функция защиты с использованием технологии Patterned Metallization имеется в конденсаторах серий ECQUA,ECQUL и ECQUG.

Рейтинг конденсаторов для звука

Электронные схемы состоят из многих компонентов, которые отвечают за работоспособность всей системы. К числу таких изделий относятся конденсаторы. Это прибор, состоящий из двух пластин и изоляции, который способен сохранять разный объем энергии. Конденсаторы классифицируются по многим критериям, но основным считается материал диэлектрика. Выделяют:

Электролитические или оксидные

Это тип конденсаторов, при подключении которых важно соблюдать полярность, иначе схема не будет работать. У них имеется оксидный слой, который появляется на алюминиевом или танталовом аноде

В качестве катода используется жидкий или газообразный электролит. Используются в бюджетной музыкальной аппаратуре. Большинство изделий не подходит для аудиотехники из-за низкой прочности, но есть отдельные разработки хорошего качества.
Пленочные. Диэлектрик может быть выполнен из полистирола, полиэтилена и прочих пленочных материалов. Имеет высокое сопротивление изоляции, обладает эффектом самовосстановления при пробое. Несмотря на емкость, которая меньше, чем у электролитических, показывают быструю работу, фильтруют питающее напряжение, выполняют разделительно-переходную функцию.
Бумажные. Изолятор изготовлен из бумаги, которая может быть сухой либо пропитана веществами. Это один из самых качественных конденсаторов, поэтому цена у них высока. Выдают отличное звучание с наилучшими аудио характеристиками. Применяются преимущественно в премиальной аудиотехнике, требующей высокой детализации каждого звука.

Под конкретный проект конденсатор выбирается индивидуально. Возможно сочетание нескольких видом, например, электролитического и пленочного для повышения суммарной емкости. Неопытному пользователю тяжело разобраться во всех нюансах при выборе подходящего компонента, поэтому с целью облегчения задачи мы изучили основные характеристики конденсаторов, определили, где они используются, чтобы создать свой рейтинг лучших. При выборе номинантов учитывались:

  • Материал диэлектрика;
  • Емкостные характеристики;
  • Допустимое отклонение от номинала;
  • Качество звучания;
  • Доступность.

Все приборы были разделены по типу используемого диэлектрика, чтобы пользователь мог выбрать изделие из нужной категории. Рейтинг разрабатывался на основе указанных паспортных данных накопителя заряда, отзывов реальных покупателей, обзоров экспертов.

Разновидности конденсаторов по типу диэлектрика

Один из наиболее распространенных компонентов электрических схем — неполярный конденсатор. Они применяются в блоке питания, высокочастотном устройстве емкости с тремя выводами , в цепи звука и т. В рамках этой статьи мы не будем затрагивать теоретические основы радиоэлектроники, чтобы описать его принцип работы. Если требуется обновить знания, эту информацию несложно найти через поисковые серверы. Поэтому перейдем, непосредственно, к практическим вопросам.

Еще сильно смущает, что там неполярные (II) конденсаторы стоят даже в тех местах К бывают как полярные, так и неполярные.

Виды конденсаторов

Бумажные и металлобумажные конденсаторы

У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага. В электронике бумажные конденсаторы могут применяться как в цепях низкой частоты, так и в высокочастотных цепях.

Хорошим качеством электрической изоляции и повышенной удельной емкостью обладают герметичные металлобумажные конденсаторы, у которых вместо фольги (как в бумажных конденсаторах) используется вакуумное напыление металла на бумажный диэлектрик.

Бумажный конденсатор не имеет большую механическую прочность, поэтому его начинку помещают в металлический корпус, служащий механической основой его конструкции.

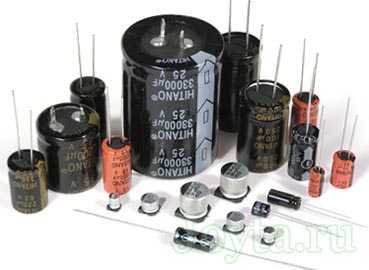

Электролитические конденсаторы

В электролитических конденсаторах, в отличии от бумажных, диэлектриком является тонкий слой оксида металла, образованный электрохимическим способом на положительной обложке из того же металла.

Вторую обложку представляет собой жидкий или сухой электролит. Материалом, создающим металлический электрод в электролитическом конденсаторе, может быть, в частности, алюминий и тантал. Традиционно, на техническом жаргоне «электролитом» называют алюминиевые конденсаторы с жидким электролитом.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Но, на самом деле, к электролитическим также относятся и танталовые конденсаторы с твердым электролитом (реже встречаются с жидким электролитом). Почти все электролитические конденсаторы поляризованы, и поэтому они могут работать только в цепях с постоянным напряжением с соблюдением полярности.

В случае инверсии полярности, может произойти необратимая химическая реакция внутри конденсатора, ведущая к разрушению конденсатора, вплоть до его взрыва по причине выделяемого внутри него газа.

К электролитическим конденсаторам так же относится, так называемые, суперконденсаторы (ионисторы) обладающие электроемкостью, доходящей порой до нескольких тысяч Фарад.

Алюминиевые электролитические конденсаторы

В качестве положительного электрода используется алюминий. Диэлектрик представляет собой тонкий слой триоксида алюминия (Al2O3),

Свойства:

  • работают корректно только на малых частотах;
  • имеют большую емкость.

Характеризуются высоким соотношением емкости к размеру: электролитические конденсаторы обычно имеют большие размеры, но конденсаторы другого типа, одинаковой емкости и напряжением пробоя были бы гораздо больше по размеру.

Характеризуются высокими токами утечки, имеют умеренно низкое сопротивление и индуктивность.

Танталовые электролитические конденсаторы

Это вид электролитического конденсатора, в котором металлический электрод выполнен из тантала, а диэлектрический слой образован из пентаоксида тантала (Ta2O5).

Свойства:

  • высокая устойчивость к внешнему воздействию;
  • компактный размер: для небольших (от нескольких сотен микрофарад), размер сопоставим или меньше, чем у алюминиевых конденсаторов с таким же максимальным напряжением пробоя;
  • меньший ток утечки по сравнению с алюминиевыми конденсаторами.

Полимерные конденсаторы

В отличие от обычных электролитических конденсаторов, современные твердотельные конденсаторы вместо оксидной пленки, используемой в качестве разделителя обкладок, имеют диэлектрик из полимера. Такой вид конденсатора не подвержен раздуванию и утечке заряда.

Физические свойства полимера способствуют тому, что такие конденсаторы отличаются большим импульсным током, низким эквивалентным сопротивлением и стабильным температурным коэффициентом даже при низких температурах.

Полимерные конденсаторы могут заменять электролитические или танталовые конденсаторы во многих схемах, например, в фильтрах для импульсных блоков питания, или в преобразователях DC-DC.

Практическое применение на автомобиле

Далеко не все домашние мастера будут тестировать элементную базу материнских плат компьютеров. А вот навыки, как проверить конденсатор трамблера, пригодятся любому автолюбителю. Изучим методику на примере классики ВАЗ.

  • Для проверки необходимо отсоединить кабель, идущий от трамблера до конденсатора. Он обычно соединен с одним контактом прерывателя.

    Между контактами закрепляем лампу мощностью 35–50 Вт (разумеется, с напряжением 12 вольт). Если при включении зажигания лампа загорелась, конденсатор неисправен, то есть «пробит» (это самая характерная поломка). Если «контролька» не светится — конденсатор исправен.

  • Второй способ можно применять в крайнем случае, если у вас не нашлось лишней лампы. После включения зажигания, необходимо быстро и вскользь коснуться контактами друг к другу. Если ничего не происходит — конденсатор в порядке. При наличии искрения — радиоэлемент «пробит».

Что такое конденсатор?

В классическом понимании конденсатором является радиоэлектронное устройство, предназначенное для накопления энергии электрического поля, обладающее способностью накапливать в себе электрический заряд, с последующей передачей накопленной энергии другим элементам электрической цепи. Устройства очень часто используют в различных электрических схемах.

Конденсаторы способны очень быстро накапливать заряд и так же быстро отдавать всю накопленную энергию. Для их работы характерна цикличность данного процесса. Величина накапливаемого электричества и периоды циклов заряда-разряда определяется характеристиками изделий, которые в свою очередь зависят от типа модели. Параметры этих величин можно определить по маркировке изделий.

Характеристики моделей

В идеальном случае разработчик ожидает, что конденсатор будет точно соответствовать его проектному значению, в то время как большинство других параметров будут нулевыми или бесконечными. Основные измерения емкости здесь не так заметны, поскольку детали обычно соответствуют допускам. Все пленочные CAP имеют значительный температурный коэффициент. Поэтому, чтобы определить, какие пленочные конденсаторы лучше для звука, проводят тестирование лабораторными приборами.

Коэффициент диффузии полезен при оценке эффективности электролитического источника питания. Это влияние на звуковые характеристики сигнальных CAP не согласовано и может быть весьма незначительным. Число представляет внутренние потери и при желании может быть преобразовано в эффективное последовательное сопротивление (ESR).

ESR не является постоянной величиной, но имеет тенденцию быть настолько низким в высококачественных конденсаторах, что не оказывает большого влияния на производительность схемы. Если бы были построены резонансные схемы с высоким Q, то это была бы совершенно другая история. Однако низкий коэффициент рассеяния является отличительной чертой хороших диэлектриков, что может служить хорошей подсказкой в дальнейших исследованиях.

Диэлектрическое поглощение может быть более тревожным. Это было серьезной проблемой с ранними аналоговыми компьютерами. Высокого диэлектрическое поглощения можно избежать, так слюдяные конденсаторы для звука могут обеспечить сети RIAA очень хорошим звуком.

Измерения утечки постоянного тока не должны влиять на что-либо, так как сопротивление любого сигнального конденсатора должно быть очень высоким. При использовании материалов с более высокой диэлектрической проницаемостью требуется меньшая площадь поверхности, тогда утечка будет практически несущественной.

Для материалов с более низкой диэлектрической проницаемостью, таких как тефлон, несмотря на его основное высокое удельное сопротивление, может потребоваться большая площадь поверхности. Тогда утечка может быть вызвана малейшим загрязнением или примесями. Утечка постоянного тока, вероятно, является хорошим средством контроля качества, но она не связана с качеством звука.

Пленочные конденсаторы

В данном виде конденсатора диэлектриком является пленка из пластика, например, полиэстер (KT, MKT, MFT), полипропилен (KP, MKP, MFP) или поликарбонат (KC, MKC).

Электроды могут быть напыленными на эту пленку (MKT, MKP, MKC) или изготовлены в виде отдельной металлической фольги, сматывающейся в рулон или спрессованной вместе с пленкой диэлектрика (KT, KP, KC). Современным материалом для пленки конденсаторов является полифениленсульфид (PPS).

Общие свойства пленочных конденсаторов (для всех видов диэлектриков):

  • работают исправно при большом токе;
  • имеют высокую прочность на растяжение;
  • имеют относительно небольшую емкость;
  • минимальный ток утечки;
  • используется в резонансных цепях и в RC-снабберах.

Отдельные виды пленки отличаются:

  • температурными свойствами (в том числе со знаком температурного коэффициента емкости, который является отрицательным для полипропилена и полистирола, и положительным для полиэстера и поликарбоната)
  • максимальной рабочей температурой (от 125 °C, для полиэстера и поликарбоната, до 100 °C для полипропилена и 70 °С для полистирола)
  • устойчивостью к электрическому пробою, и следовательно максимальным напряжением, которое можно приложить к определенной толщине пленки без пробоя.

Конденсаторы керамические

Этот вид конденсаторов изготавливают в виде одной пластины или пачки пластин из специального керамического материала. Металлические электроды напыляют на пластины и соединяют с выводами конденсатора. Используемые керамические материалы могут иметь очень разные свойства.

Разнообразие включает в себя, прежде всего, широкий диапазон значений относительной электрической проницаемости (до десятков тысяч) и такая величина имеется только у керамических материалов.

Столь высокое значение проницаемости позволяет производить керамические конденсаторы (многослойные) небольших размеров, емкость которых может конкурировать с емкостью электролитических конденсаторов, и при этом работающих с любой поляризацией и характеризующихся меньшими утечками.

Керамические материалы характеризуются сложной и нелинейной зависимостью параметров от температуры, частоты, напряжения. В виду малого размера корпуса — данный вид конденсаторов имеет особую маркировку.

Конденсаторы с воздушным диэлектриком

Здесь диэлектриком является воздух. Такие конденсаторы отлично работают на высоких частотах, и часто выполняются как конденсаторы переменной емкости (для настройки).

Общие характеристики пленочных конденсаторов

Пленочные конденсаторы представляют собой конструкцию, в которой диэлектрик выполнен в виде пленки. В процессе производства на диэлектрическую пленку напыляется металлическая пленка (металлопленочные конденсаторы) либо напрессовывается фольга (фольговые конденсаторы) (рисунок 1а). Металлопленочные конденсаторы обладают меньшими габаритами, однако их электрические свойства — также несколько хуже.

В самом простом случае полученная пленка скручивается в рулон (рисунок 1б), такая конструкция проста в изготовлении, но имеет большую паразитную индуктивность. С целью снижения индуктивности конденсаторы для высокочастотных приложений изготавливаются в виде многослойной прессованной структуры (рисунок 1в), которая, по сути, является множеством параллельно соединенных конденсаторов.

Рис. 1. Конструкция конденсатора

Существуют технологии, в которых металлическая фольга используется совместно с металлизированной пленкой.

Важным преимуществом пленочных конденсаторов является способность к самовосстановлению (рисунок 2). Если при перенапряжении произошел пробой диэлектрика, то через место пробоя начинает протекать ток, который будет разогревать металлическую пленку около места пробоя. Постепенно разогреваясь, металл расплавляется и испаряется. В результате диэлектрическая прочность восстанавливается.

Рис. 2. Пробой и самовосстановление пленочного конденсатора

Стоит отметить, что понятие «пленочный конденсатор» описывает технологическую и конструктивную сторону компонента, а конечные технические параметры в основном зависят от типа применяемого диэлектрика. Различают: полипропиленовые (polypropylene film), полистирольные (polystyrene film), полиэтилентерефталатные (лавсановые) (polyester film), поликарбонатные и фторопластовые пленочные конденсаторы.

Пленочные конденсаторы с различными типами диэлектрика по своим свойствам отличаются друг от друга и от других типов конденсаторов (таблица 1).

Таблица 1. Сравнительные характеристики конденсаторов

Тип tg d Rизол, Мом Коэффициент абсорбции, % TKE, 10-6/°С Российские серии конденсаторов
Полистирольные 0,001…0,0015 100000 <0,1 -200 Фольговые: К70; металлизированные: К71
Полипропиленовые 0,002 50000 <0,5 -200…100 К78
Полиэтилентерефталатные 0,01…0,1 10000 ≈0,2…0,8 -200…400 Фольговые: К74; металлизированные: К73
Алюминиевые электролитические 0,1…0,5 (50 Гц) 5…6 К50
Танталовые 0,06…0,3 (50 Гц) 2…5 К51, К53
Керамические 0,001…0,0035 10000 5…15 30 (NPO) К10, К15

Особенностью полипропиленовых конденсаторов являются малое значение тангенса угла потерь (0,001) в широком диапазоне температур и частот. Эти конденсаторы имеют малые габаритные размеры и возможность эксплуатации их при высоких амплитудах напряжений. Кроме того, коэффициент абсорбции у них, как правило, не превышает 0,5%.

Полистирольные конденсаторы принадлежат к конденсаторам с малыми потерями (tgd около 0,001). Они имеют очень высокое сопротивление изоляции (10000 МОм), низкий коэффициент абсорбции (0,1%) и высокую температурную стабильность. Ток саморазряда у них настолько мал, что большую часть утечки могут создавать поверхностные токи (токи, протекающие через поверхность конденсатора).

Полиэтилентерефталатные конденсаторы имеют высокие диэлектрическую проницаемость и прочность. Однако tgd — не более 0,1, и сопротивление изоляции — до 10000 МОм. Лавсан — полярный диэлектрик, поэтому лавсановые конденсаторы имеют большой коэффициент абсорбции (до 0,8%).
