Введение

Сетевой источник питания — один из самых ответственных узлов в структуре электронной аппаратуры. Наиболее важные параметры сетевого преобразователя: рабочий диапазон входного напряжения, потребляемая мощность в дежурном режиме, габаритные размеры, надежность, электромагнитная совместимость и себестоимость. Подавляющее большинство современной аппаратуры с питанием от сети использует импульсные источники питания. Сетевой импульсный источник питания обеспечивает гальваническую развязку выходных цепей от сетевого напряжения. Развязка обеспечивается за счет использования импульсного трансформатора в силовой цепи и оптрона в цепи обратной связи.

Ключевым элементом импульсного сетевого источника питания является микросхема ШИМ-контроллера. Основная функция ШИМ-контроллера — управление силовым транзистором (транзисторами), стоящим в первичной цепи импульсного трансформатора, и поддержание выходного напряжения на заданном уровне, используя сигнал обратной связи. Структура современных ШИМ-контроллеров обеспечивает и дополнительные функции, повышающие эффективность и надежность источника питания:

ограничение тока и скважности импульсов в цепи управления силовыми транзисторами;
плавный запуск преобразователя после подачи питания (Soft Start);
встроенный динамический источник питания от высоковольтного входного напряжения;
контроль уровня входного напряжения с устранением «провалов» и «выбросов»;
защита от КЗ в цепи силового трансформатора и выходных цепей выходного выпрямителя;
температурная защита контроллера, а также ключевого элемента;
блокировка работы преобразователя при пониженном и повышенном входном напряжении;
оптимизация управления для дежурного режима и режима с пониженным током в нагрузке (пропуск циклов или переход на пониженную частоту преобразования);
оптимизация уровня ЭМИ.

Рассматриваемые в статье ШИМ-контроллеры не имеют встроенного силового транзистора, управляющего током в первичной цепи силового трансформатора.

Контроллер ШИМ для RGB светодиодной ленты

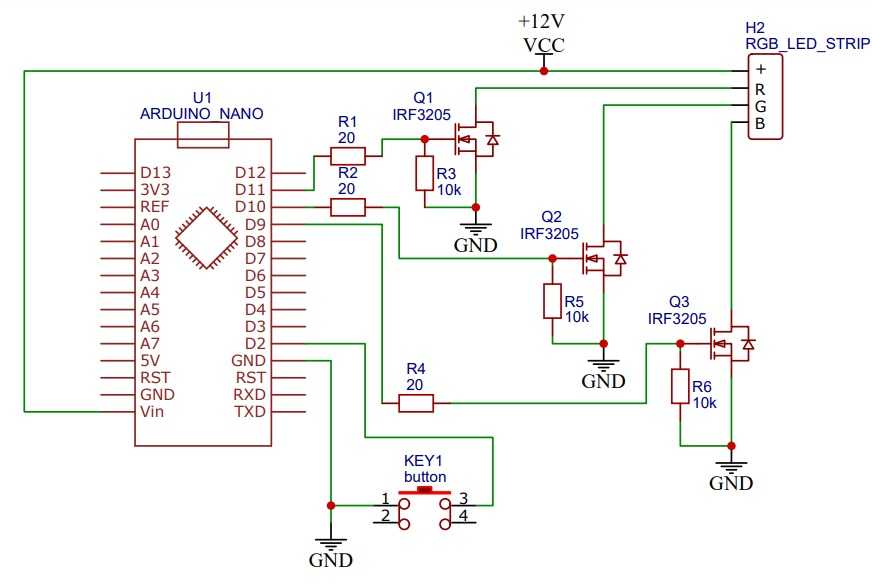

В качестве примера приведу схему ШИМ контроллера для RGB светодиодной ленты на ардуино. В ней используется трёхканальный ШИМ для управления тремя цветами ленты. Ниже будет ссылка на готовое устройство, собранное на этой схеме управления.

ШИМ контроллер RGB ленты на ардуино

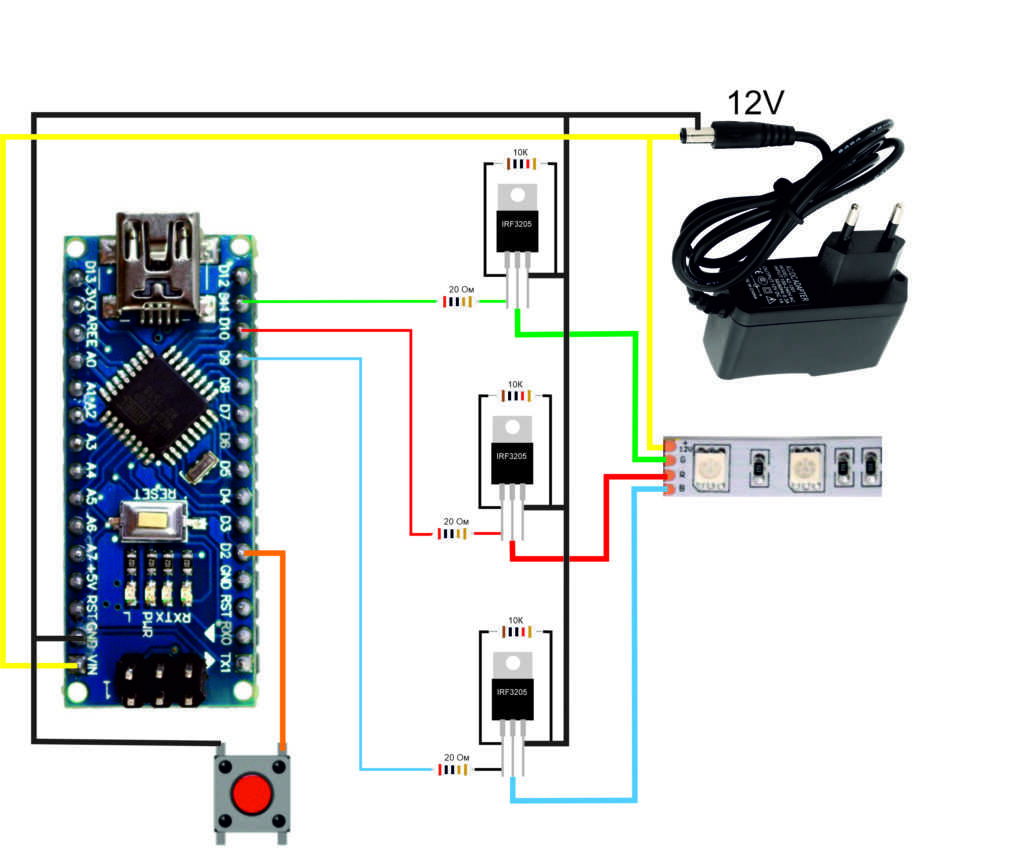

Соединяется всё вот так:

В схеме я добавил ещё кнопку, она нам поможет в будущем переключать цвета и регулировать яркость.

Вот простой код, позволяющий засветить ленту различными цветами. Чтобы изменить цвет подставьте цифры в значения для R, G и B из комментария ниже.

#define outLedRed 9 // пин управления красным цветом
#define outLedGreen 10 // пин управления зелёным цвнтом
#define outLedBlue 11 // пин управления синим цветом
int R = 255;
int G = 255;
int B = 255;
// белый цвет.
// 255, 0, 0 — красный
// 255,65,0 — оранжевый
// 255, 255, 0 — жёлтый
// 153,255,51 — салатовый
// 0, 255, 0 — зелёный
// 0, 255, 255 — аквамарин
// 0, 0, 255 — синий
// 80, 0, 80 — фиолетовый

void setup() {
pinMode(outLedRed,OUTPUT); // опреднляем пин как выход
pinMode(outLedGreen,OUTPUT); // опреднляем пин как выход
pinMode(outLedBlue,OUTPUT); // опреднляем пин как выход
}
void loop() {
analogWrite(outLedRed, R);
analogWrite(outLedGreen, G);
analogWrite(outLedBlue, B);

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

#define outLedRed 9             // пин управления красным цветом #define outLedGreen 10          // пин управления зелёным цвнтом #define outLedBlue 11           // пин управления синим цветом intR=255; intG=255; intB=255; // белый цвет. // 255, 0, 0 — красный // 255,65,0  — оранжевый // 255, 255, 0 — жёлтый // 153,255,51 — салатовый // 0, 255, 0 — зелёный // 0, 255, 255 — аквамарин // 0, 0, 255 — синий // 80, 0, 80 — фиолетовый   voidsetup(){ pinMode(outLedRed,OUTPUT);// опреднляем пин как выход pinMode(outLedGreen,OUTPUT);// опреднляем пин как выход pinMode(outLedBlue,OUTPUT);// опреднляем пин как выход } voidloop(){ analogWrite(outLedRed,R); analogWrite(outLedGreen,G); analogWrite(outLedBlue,B);

На всякий случай цоколёвка мосфетов:

Цоколёвка мосфета

Правильный выбор контроллера

В процессе выбора стоит обращать внимание на входные параметры. Оно регламентируется производителями

Параметр указывается в технических данных прибора. Это значение обязано соответствовать напряжению ХХ батареи либо сумме напряжений ХХ нескольких солнечных блоков в последовательном соединении. Рекомендуется добавлять 20%-ный запас.

Общая расчетная мощность батареи подбирается не более, чем перемноженное значение напряжения системы и выходного тока. В этом случае тоже ставим запас в 20%. Если нет возможности самостоятельно провести расчеты, то стоит обратиться к специалистам в электротехнике.

ВИДЕО: Как проверить любой ШИМ (PWM) контроллер

Понятие шима

Прежде чем дать определение упомянутому словосочетанию, следует узнать или кому-то просто напомнить себе принцип нагревания силовых компонентов радиосхемы. Их сущность заключается в действии нескольких переключательных режимах. Все электросиловые компоненты в подобных радиосхемах всегда пребывают в двух состояниях. Первое — это открытое, а второе раскрытое. В чём разница между этими двумя состояниями? В первом случае компонент обладает нулевым током. Во втором же у компонента нулевое значение напряжения. Конечным результатом взаимодействия электросиловых компонентов с необходимой напряжённостью можно считать получения сигнала той формы, которая нужна согласно установленным правилам.

Шимом же называют специальный модулятор, предназначенный для контролирования времени открытия силового ключа. Время для открытия ключа устанавливается с учётом получаемого напряжения. Получить идеальный вариант сигнала возможно лишь в том случае, если перед преобразованием сигнал без затруднений прошёл все необходимые этапы. Какие это этапы из чего состоит формирование такого сигнала.

Особенности шим — контроллера

Сам процесс создания шим — сигналов очень непростой. Чтобы облегчить этот процесс, были придуманные специальные микросхемы. Именно микросхемы, участвующие в формировании шим — сигналов называют шим — контролёрами. Их существование в большинстве случаев помогает полностью решить проблему с формированием широко — импульсных сигналов. Чтобы легче понять миссию и значимость шим — контролёра, необходимо познакомиться с особенностями его строения. На сегодняшний день известно, что любой шим — контролёр, активно использующийся в электронике, обладает следующими составляющими:

Вывод питания. Несёт большую ответственность за электрическое питание всех существующих схем. Нередко вывод питания путают с выводом контроля питания

Важно знать, что несмотря на похожие слова в названии, эти два понятия имеют совершенно разную характеристику. Это ещё раз наглядно докажет знакомство с выводом контроля питания.
Вывод контроля питания

Эта составляющая часть микросхемы следит за состоянием показателей напряжения прямо на выводе микросхемы. Главная задача вывода контроля питания — это не допустить превышение расчётной отметки. Существует одна серьёзная опасность, а именно снижения напряжения на выходе. Если напряжения снижено, транзисторы начинают открываться наполовину. Из-за неполного открытия они быстро нагреваются и в конечном счёте могут быстро выйти из строя. Поэтому умеренное напряжение — это залог долгой работы транзисторов микросхемы шим — контроллеров.
общий выход. Третий главный элемент схемы имеет форму ножки. Эта ножка, в свою очередь, подключена к общему проводу схемы, которые отвечает за питания всей системы.

Все три составляющих очень важны. Если хотя бы один из элементов по какой-то причине выходит из строя, работа всей микросхемы заметно ухудшается или совершенно прекращается.

ИБЭП 220/24В неисправен ПНС (ШИМ UC3844)

Имеется источник бесперебойного электропитания (ИБЭП) от .

Неисправен преобразователь напряжения стабилизирующего (ПНС): нет питания на выходе.

ИБЭП необходим для бесперебойной работы САУ ГРС.

Аккумуляторы разбухшие — возможно это и есть причина неисправности уже второго ПНС в течении одного года.

Можете ли поделится хорошими источниками информации по ремонту импульсных блоков питания (желательно с шим UC3844)?

Прочитав данный пост, можете ли подсказать что бы проверить еще?

ИБЭП включает в себя 3 ПНС, из которых 2 перестали работать. ПНС с ШИМкой uc3844.

Первый ПНС удалось отремонтировать

— заменен неисправный пусковой конденсатор (47мкФ/35В) и конденсатор питания ШИМ (220мкФ/25В). Два самых левых на рисунке ниже.

— припаян на место резистор (6,8k), который самовыпилился от перегрева, но сам остался в живых. Не красиво, но и пусть

Нагрузку пока не вешал, руки не доходят, а на выходе в холостую 27В. При работе что-то гудит, но думаю это нормально, но не уверен.

Так выглядит исправная плата управления первого ПНС

Что было сделано в первую очередь:

— также заменен неисправный пусковой конденсатор (47мкФ/35В).

— были заменены разбухшие конденсаторы (470 мкФ/25В) питание второй половины схемы (логика диагностики ПНС?).- зелененькие которые.

— резистор на 6,8 кОм живой, хоть и выглядит перегретым.

Но на выходе все также ничего нет. Лишь подмигнет светодиод (исправность ПНС) и щелкнут релюшки, и тишина.

Так выглядит плата управления второго ПНС (выделил ШИМ и всю его обвязку):

Схему в сети не нашел, пришлось накидать самому:

Написал над ШИМкой что намерял на ножках при включении в сеть ПНС.

Тут же выделил проблемные места и точки на выходе, откуда мерял осциллографом выходной сигнал с ШИМки (+ мерял пилу с 4 ножки):

Показания осциллографа пилы на входе ШИМки и после резистора на выходе (Out) ШИМки следующие:

«Горячая» плата выглядит следующим образом:

Шимка вход/выход подключается к вилке штыревой снизу слева

(из нарисованной схемы:

11,12 — два левых крайних штырька (-280VDC около того),

13,14 — два правых крайних штырька (+280VDC около того),

средние два штырькя подают напряжение на плату управления на компаратор P1401CA3

(на исправной плате «управления» это lm393p).

«Горячая» плата исправна

, так как отремонтированная плата «управления» (от Первого ПНС) работает с двумя «горячими» платами, а неисправная (от второго ПНС) ни с одной не работает.

Что было сделано еще:

— ключевой транзистор был выпаян и проверен с помощью мультиметра и по ESR метру идентичен транзистору из магазина.

— все конденсаторы заменены и проверены с помощью ESR метра, кроме маленьких 10мкФ/50В (4 штуки) в правой части платы.

Если не вставлять второй штекер в «горячаю» плату (который сверху на картинке платы управления), то правая часть платы «управления» перестает видеть 3 вольта, приходящий со входа «горячей» плате и эта логика выдает сигнал, что ПНС исправен, т.е. загорается зеленый светодиод. Но тем самым питания на выходе не появляется. Оно и понятно. эта часть платы «управления» отвечает за диагностику ПНС.

Сам ПНС выглядит следующим образом со снятой платой «управления».

Надеюсь расписал все понятно. Ремонт затянулся, но это не критично, в свободное от работы время ковыряю, сравниваю с рабочей платой.

У самого опыта по ремонту импульсных блоков питания немного, а если и имеется, то в основном все решалось заменой конденсаторов.

Спасибо, за внимание. После продолжительной ебли с ИБЭП, без сожаления заменил его на УЭПС-2к

После продолжительной ебли с ИБЭП, без сожаления заменил его на УЭПС-2к.

И вам желаю, ибо использовать это не надежное барахло в качестве источника питания для критических цепей и устройств, ИМХО, нельзя.

И, таки да, если дохнет шим/ключевой полевик, обязательно проверяйте цепочку C7-R12/D2.

Ну вот кондер С9 и полевик (+полевик из магазина).

Шим живой, полевик тоже. Лучше бы сдохли

УЭПС на других объектах у нас давно используется. На данной ГРС пока используется и пока еще живой это ИБЭП.

C7 и R12 тоже мерял, но не сфоткал. Если попробовать тупо заменить.

А по поводу D2. Ну и вообще все диоды КД258Б вот скидываю, кроме D3 (Шимка ведь работает, значит нет смысла его проверять. ).

ШИМ-контроллеры серии NCP1379/80

Микросхемы в первую очередь ориентированы для применения в сетевых адаптерах с высокой мощностью (AC/DC Wall Adapters). Основное отличие от серии NCP12xx — квазирезонансный режим, который и обеспечивает высокую токовую нагрузочную способность. При регулировании используется обратная связь по напряжению. На рис. 6 показана структурная схема микросхемы ШИМ-контроллера NCP1379.

Рис. 6. Структура микросхемы NCP1379

Динамическое питание для фазы запуска в микросхемах этой серии не используется. Питание подается постоянно через резистор от входной шины входного напряжения и через диод — с питающей обмотки трансформатора. NCP1379 и NCP1380 обеспечивают ультранизкое потребление в дежурном режиме, а также высокую эффективность работы с пониженной токовой нагрузкой за счет переключения на пониженную частоту.

Блокировка для микросхем серии NCP1379/80, в отличие от микросхем серии NCP1237/38/87/88, происходит по другим условиям. Реализована защита от превышения мощности в нагрузке Over Power Protection (OPP), или повышенного тока. В качестве токового датчика используется дополнительная обмотка трансформатора. Сигнал с обмотки подается на вывод 1 микросхем NCP1379/80. По сигналу на входе вывода 1 контролируется не только условие начального пуска по точке пересечения нуля (Zero Crossing Detection), но и оценивается превышение тока в нагрузке выше критического порога. На рис. 7 показана типовая схема включения ШИМ-контроллера NCP1379.

Рис. 7. Типовая схема включения ШИМ-контроллера NCP1379

В микросхемах NCP1379/80 реализована внутренняя термозащита (Internal Shutdown).

Таблица 4. Базовые различия модификаций ШИМ-контроллеров серии NCP1379/80

Модификация	Режим блокировки работы (Latch)	Режим с пуском таймера автовосстановления после блокировки (autorecovery)	Защита от перенапряжения (OVP) и термозащита (OTP)	Защита от понижения питания (Brown Out) + защита от перенапряжения (OVP)
NCP1379	—	+	—	+
NCP1380A	+	—	+	—
NCP1380B	—	+	+	—
NCP1380C	+	—	—	+
NCP1380D	—	+	—	+

Различия между модификациями микросхем NCP1380 определяются логикой схем начального запуска и работой цепей защиты.

В модификациях или реализуется блокировка (Latch), или разрешается автовосстановление после сбоя (AutoRecovery). Блокировка срабатывает при обнаружении повышенного тока в цепи нагрузки, например при коротком замыкании. Условие короткого замыкания определяется таймером длительностью 80 мс. Если повышенный ток детектируется более 80 мс, то ситуация оценивается как аварийная и работа преобразователя блокируется.

Защита от перенапряжения, пониженного напряжения на входе, а также защита от перегрева выходного транзистора реализуется посредством двухпорогового детектора, стоящего на входе вывода 7 микросхем NCP1379/80. Следует только учесть, что не все типы защит реализуются сразу в одной микросхеме, а только определенные комбинации. Четыре модификации микросхемы NCP1380 позволяют выбрать набор определенных защит.

Соответственно, немного отличаются и типовые схемы включения для модификаций NCP1380 (рис. 8, 9).

Рис. 8. Типовая схема включения модификаций микросхем NCP1380A/B

Рис. 9. Типовая схема включения модификаций микросхем NCP1380C/D

Рассмотренные ШИМ-контроллеры предназначены для тех приложений, где устойчивость к жестким условиям эксплуатации и стоимость устройства — ключевые факторы выбора.

3844b

Добро пожаловать в магазин Оплата: Мы принимаем оплату через alipay, Оплата должна быть произведена в течение 3 дней от заказа Если вы не можете оформить заказ сразу после аукциона, пожалуйста, подождите несколько минут и повторите платежи должны быть завершены в течение 3 дней. Доставка: Мы гарантируем доставку в течение 48 часов после подтверждения оплаты кроме отпуска. EMS экспресс-доставка обычно занимает рабочих дней, зависящих от страны поставки. Мы не несем ответственности за какие-либо аварии, задержки или другой вопрос, которые являются обязанностью службы доставки.

Поиск данных по Вашему запросу:

Проверка напряжения после ремонта

После ремонта надо проверить наличие выходных напряжений. Для этого надо установить перемычку между черным и зеленым проводниками на разъеме ATX и подключить к выходным разъемам эквиваленты нагрузки – без них выходные напряжения могут быть выше номинальных. Лучше сделать это до подачи сетевого напряжения, потому что некоторые схемы без нагрузки просто не запустятся.

В качестве балласта можно применить резисторы или автомобильные лампы накаливания на 12 вольт. Нагрузка должна обеспечивать выходной ток в пределах 10..90% от номинала.

Для наглядности рекомендуем серию тематических видеороликов.

https://youtube.com/watch?v=AowX3-tbIg4

Починить компьютерный блок питания несложно, имея приборы и достаточную квалификацию. Но ремонт БП компьютера своими руками считается нецелесообразным, так как на поиск неисправности уходит достаточно много времени. Существует мнение, что проще купить новый узел, потому что к моменту выхода БП из строя компьютер либо модернизирован, либо требует апгрейда в ближайшем будущем. Поэтому нужен новый БП повышенной мощности. Изрядная доля истины в таком подходе есть, но иногда требуется именно ремонт. Также восстановленный блок питания можно переделать в лабораторный БП или в зарядное устройство. Материалы обзора в этом случае будут полезны.

Как проверить ШИМ-контроллер

Есть несколько способов как сделать проверку ШИМ-контроллера. Можно, конечно это сделать без мультиметра, но зачем так мучаться, если можно воспользоваться нормальным прибором.

Прежде, чем проверять работу ШИМ-контроллера, необходимо выполнить базовую диагностику самого блока питания. Она выполняется так:

Шаг 1. Внимательно осмотреть в выключенном состоянии сам источник питания, в котором установлен PWM. В частности надо тщательно осмотреть электролитические конденсаторы на предмет вздутости.

Шаг 2. Провести проверку предохранителя и элементов входного фильтра блока питания на исправность.

Шаг 3. Провести проверку на короткое замыкание или обрыв диодов выпрями­тельного моста. Прозвонить их можно не вы­паивая из платы. При этом надо быть уверен­ным, что проверяемая цепь не шунтируется обмотками трансформатора или резистором. Если есть на это подозрение, то всё таки придётся выпаивать элементы и проверять уже по отдельности.

Шаг 4. Провести проверку исправностм выходных цепей, а именно электролитических конденсаторов низкочастотных филь­тров, выпрямительных диодов, диодных сборок и т.п.

Шаг 5. Провести проверку силовых транзисторов высокочастотного преобразователя и тран­зисторов каскада управления. При этом в обязательном порядке проверьте возвратные диоды, которые включенны параллельно электродам коллектор-эмиттер силовых транзисторов.

Проверка ШИМ-контроллера — видео инструкции:

Что такое ШИМ?

Для получения на выходе сигнала требуемой формы силовой ключ должен открываться всего лишь на определенное время, пропорциональное вычисленным показателям выходного напряжения. В этом и заключается принцип широтно-импульсной модуляции (ШИМ, PWM). Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора. После преобразования на выходе будет практически идеальный сигнал требуемой формы.

Область применения ШИМ не ограничивается импульсными источниками питания, стабилизаторами и преобразователями напряжения. Использование данного принципа при проектировании мощного усилителя звуковой частоты дает возможность существенно снизить потребление устройством электроэнергии, приводит к миниатюризации схемы и оптимизирует систему теплоотдачи. К недостаткам можно причислить посредственное качество сигнала на выходе.

Структура ШИМ-контроллеров NCP1237, NCP1238, NCP1287 и NCP1288

Микросхемы этих типов практически идентичны по цоколевке и схеме включения. В них используется режим управления по току с фиксированной частотой преобразования. Микросхемы предназначены для применения в обратноходовых преобразователях (Flyback) c гальванической развязкой (трансформатор, управление — обратная связь по напряжению через оптрон, по току — через дополнительную обмотку силового трансформатора). На рис. 4 показана структурная схема ШИМ-контроллера NCP1237.

Рис. 4. Структурная схема ШИМ-контроллера NCP1237

Встроенная схема Dynamic Self-Supply (DSS) упрощает проектирование и обеспечивает уменьшение дополнительных элементов. Наличие режима Soft-Skip с пропуском циклов обеспечивает повышение эффективности преобразования при малых нагрузках с сохранением низкого потребления в дежурном режиме. Также поддерживается и понижение частоты преобразования до 31 кГц (frequency foldback) с гистерезисом. Порог включения режима — 1,5 В, обратный переход в рабочий режим происходит при превышении порога 1 В. При понижении напряжения сигнала обратной связи ниже порога 0,7 В активизируется режим пропуска циклов Soft-Skip, который позволяет уменьшить потребление дополнительно, а также уменьшить возникновение акустического шума на трансформаторе и конденсаторах, использовать более дешевые трансформаторы. Встроенный двухпороговый защитный таймер служит для защиты при сбоях и нарушениях работы схемы управления вследствие скачков тока. Встроенная схема формирования джиттера частоты обеспечивает «размывание» спектра и уменьшение пиковых уровней ЭМИ. Контроллер также включает новую схему высоковольтного каскада, которая совместно со схемой старта позволяет оценивать уровень сигнала с токового датчика как в цепи переменного напряжения, так и в цепи постоянного выпрямленного напряжения. ON Semiconductor использует высоковольтную технологию входных цепей контроллера, поэтому NCP1288 может подключаться по питающим цепям непосредственно к шине высокого напряжения питания.

Режим блокировки для NCP1237 (рис. 5) может активизироваться по одному из двух условий: при повышении уровня напряжения выше порогового на входе Latch за счет перенапряжения или при уменьшении напряжения ниже другого заданного порога за счет терморезистора с отрицательным температурным коэффициентом, стоящего на силовом транзисторе.

Рис. 5. Типовая схема включения ШИМ-контроллера NCP1237

Токовый источник HV startup обеспечивает заряд конденсатора VCC до порогового напряжения VCC (on) и работает, пока входное напряжение более VHV (start), обеспечивая режим включения. Затем контроллер производит плавный пуск Soft-Start, во время которого ток потребления линейно возрастает перед включением режима регулирования. Во время периода плавного старта блокировка игнорируется, а ток блокировки удваивается, обеспечивая быстрый предзаряд конденсатора на входе вывода блокировки.

В микросхемах реализована защита от короткого замыкания на выходе.

Частота преобразования — 65/100/133 кГц и определяется модификацией микросхем. Микросхемы рассчитаны на использование в расширенном температурном диапазоне от -40 до +125 °С, что особенно актуально для промышленных приложений. Типовые применения контроллеров:

• сетевые источники питания принтеров, мониторов;
• зарядные устройства для аккумуляторов;
• встроенные сетевые источники бытовой аппаратуры.

Тиристоры и симисторы

Тиристор
— это полупроводниковый прибор, который может находится в двух
состояниях:

• открытом — пропускает ток, но только в одном направлении,
• закрытом — не пропускает ток.

Так как тиристор пропускает ток только в одном направлении, для
включения и выключения нагрузки он подходит не очень хорошо. Половину
времени на каждый период переменного тока прибор простаивает. Тем не
менее, тиристор можно использовать в диммере. Там он может применяться
для управления мощностью, отсекая от волны питания кусочек требуемой
мощности.

Симистор — это, фактически двунаправленный тиристор. А значит он
позволяет пропускать не полуволны, а полную волну напряжения питания
нагрузки.

Открыть симистор (или тиристор) можно двумя способами:

• подать (хотя бы кратковременно) отпирающий ток на управляющий электрод;
• подать достаточно высокое напряжение на его «рабочие» электроды.

Второй способ нам не подходит, так как напряжение питания у нас будет
постоянной амплитуды.

После того, как симистор открылся, его можно закрыть поменяв
полярность или снизив ток через него то величины, меньшей чем так
называемый ток удержания. Но так как питание организовано переменным
током, это автоматически произойдёт по окончании полупериода.

При выборе симистора важно учесть величину тока удержания
(\(I_H\)). Если взять мощный симистор с большим током удержания, ток
через нагрузку может оказаться слишком маленьким, и симистор просто не
откроется

Принцип импульсного регулирования

Основными элементами любого типа импульсного регулятора мощности являются полупроводниковые ключи – транзисторы или тиристоры. В простейшем виде схема импульсного источника питания имеет следующий вид. Источника постоянного напряжения Uип ключом K подсоединяется к нагрузке Н. Ключ К переключается с определенной частотой и остается во включенном состоянии определенную длительность времени. С целью упрощения схемы я на ней не изображаю другие обязательные элементы. В данном контексте нас интересует только работа ключа К.

Чтобы понять принцип ШИМ воспользуемся следующим графиком. Разобьем ось времени на равные промежутки, называемые периодом T. Теперь, например половину периода мы будем замыкать ключ K. Когда ключ замкнут, к нагрузке Н подается напряжение от источника питания Uип. Вторую часть полупериода ключа находится в закрытом состоянии. А потребитель останется без питания.

Время, в течение которого ключ замкнут, называется временем импульса tи. А время длительности разомкнутого ключа называют временем паузы tп. Если измерить напряжение на нагрузке, то оно будет равно половине Uип.

Среднее значение напряжения на нагрузке можно выразить следующей зависимостью:

Uср.н = Uип tи/T.

Отношение времени импульса tи к периоду T называют коэффициентом заполнения D

А величина, обратная ему называется скважностью:. S = 1/D = T/tи

S = 1/D = T/tи.

На практике удобнее пользоваться коэффициентом заполнения, который зачастую выражают в процентах. Когда транзистор полностью открыт на протяжении всего времени, то коэффициент заполнения D равен единице или 100 %.

Если D = 50 %, то это означает, что половину времени за период транзистор находится в открытом состоянии, а половину в закрытом. В таком случае форма сигнала называется меандр. Следовательно, изменяя коэффициент D от 0 до единицы или до 100 % можно изменять величину Uср.н от 0 до Uип:

Uср.н = Uип∙D.

А соответственно регулировать и величину подводимой мощности:

Pср.н = Pип∙D.

https://youtube.com/watch?v=6CVvEcL6mOw

https://youtube.com/watch?v=xtWfiPZzKdA

Что такое ШИМ?

Для получения на выходе сигнала требуемой формы силовой ключ должен открываться всего лишь на определенное время, пропорциональное вычисленным показателям выходного напряжения. В этом и заключается принцип широтно-импульсной модуляции (ШИМ, PWM). Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора. После преобразования на выходе будет практически идеальный сигнал требуемой формы.

Область применения ШИМ не ограничивается импульсными стабилизаторами и преобразователями напряжения. Использование данного принципа при проектировании мощного усилителя звуковой частоты дает возможность существенно снизить потребление устройством электроэнергии, приводит к миниатюризации схемы и оптимизирует систему теплоотдачи. К недостаткам можно причислить посредственное качество сигнала на выходе.

Диагностика неисправностей

Одна из часто встречающихся проблем — пробой ключевых транзисторов. Результаты можно увидеть не только при попытке запуска устройства, но и при его обследовании с помощью мультиметра.

Кроме того, существуют и другие неисправности, которые несколько сложнее обнаружить. Перед тем как проверить ШИМ-контроллер непосредственно, можно рассмотреть самые распространенные случаи поломок. К примеру:

• Контроллер глохнет после старта — обрыв петли ОС, перепад по току, проблемы с конденсатором на выходе фильтра (если таковой имеется), драйвером; возможно, разладилось управление ШИМ-контроллером. Надо осмотреть устройство на предмет сколов и деформаций, замерить показатели нагрузки и сравнить их с типовыми.
• ШИМ-контроллер не стартует — отсутствует одно из входных напряжений или устройство неисправно. Может помочь осмотр и замер выходного напряжения, в крайнем случае, замена на заведомо рабочий аналог.
• Напряжение на выходе отличается от номинального — проблемы с петлей ООС или с контроллером.
• После старта ШИМ на БП уходит в защиту при отсутствии КЗ на ключах — некорректная работа ШИМ или драйверов.
• Нестабильная работа платы, наличие странных звуков — обрыв петли ООС или цепочки RC, деградация емкости фильтра.

Экзопланета LHS 3844b непригодна для земной жизни — астрономы

Регистрация Забыл пароль. При заказе, учитывайте, что интегральные микросхемы могут иметь различный тип корпуса исполнение , смотрите картинку и параметры. На нашем сайте опубликованы только основные назначение и параметры характеристики. Дополнительные вопросы уточняйте через емайл. Полное описание и информация о том как проверить UCB B smd, чем ее заменить, схема включения, отечественный аналог, Datasheet-ы и другие технические данные, могут быть найдены в PDF файлах нашего раздела DataSheet, в справочной литературе, или на сайтах поисковых систем Google, Яндекс. Пайку и подключение всех электронных компонентов, должны производить специалисты. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову.

Составляющие схемы блоков питания с ШИМ-контроллерами

Типовая схема состоит из генератора импульсов, в основе которого лежит ШИМ-контроллер

Широтно-импульсная модуляция дает возможность собственноручно контролировать амплитуду сигнала на выходе ФНЧ, изменяя при необходимости длительность импульса или его скважность. Сильная сторона ШИМ – высокий КПД усилителей мощности, в особенности звука, что в целом обеспечивает устройствам довольно обширную сферу применения

ШИМ-контроллеры для блоков питания могут использоваться в схемах с различными мощностями. Для реализации относительно маломощных схем необязательно включать в их состав большое число элементов – в качестве ключа может выступать обычный полевой транзистор.

ШИМ-контроллеры для источников питания большой мощности могут иметь также элементы управления выходным ключом (драйверы). В качестве выходных ключей рекомендуется использовать IGBT-транзисторы.

Транзистор Дарлингтона

Если нагрузка очень мощная, то ток через неё может достигать
нескольких ампер. Для мощных транзисторов коэффициент \(\beta\) может
быть недостаточным. (Тем более, как видно из таблицы, для мощных
транзисторов он и так невелик.)

В этом случае можно применять каскад из двух транзисторов. Первый
транзистор управляет током, который открывает второй транзистор. Такая
схема включения называется схемой Дарлингтона.

В этой схеме коэффициенты \(\beta\) двух транзисторов умножаются, что
позволяет получить очень большой коэффициент передачи тока.

Для повышения скорости выключения транзисторов можно у каждого соединить
эмиттер и базу резистором.

Сопротивления должны быть достаточно большими, чтобы не влиять на ток
база — эмиттер. Типичные значения — 5…10 кОм для напряжений 5…12 В.

Выпускаются транзисторы Дарлингтона в виде отдельного прибора. Примеры
таких транзисторов приведены в таблице.

Модель	\(\beta\)	\(\max\ I_{к}\)	\(\max\ V_{кэ}\)
КТ829В	750	8 А	60 В
BDX54C	750	8 А	100 В

В остальном работа ключа остаётся такой же.

Действующие процессы

Используются чаще всего данные контроллеры для работы с альтернативными источниками энергии, к которым относятся:

• ветровые установки;
• модули с солнечными батареями;
• блоки с гидротурбинами;
• дизельные источники питания.

Это делает их востребованными в современных домах и предприятиях.

В мировой научной среде ШИМ расшифровывается как pulse-width modulation (PWM), что в переводе означает широтно-импульсную модуляцию

На деле это – операция управления мощностью, подходящей к потребителю, с помощью коррекции скважности импульсов с неизменной частотой

Четырехканальный PWM -контроллер

ШИМ регулятор мощности встречается нескольких типов:

• цифровой;
• аналоговый;
• с двумя уровнями;
• с тремя уровнями.

ВИДЕО: Принцип работы ШИМ контроллера UC3843 в импульсном блоке питания
