Что означает «dv / dt» для triac?

Неужели DV идеален?

     Так как видео хранится в сжатом виде, возможно появление видимых
недостатков, так называемых артефактов. Чаще всего они возникают от
недостаточного цветового разрешения и наиболее сильно заметны вокруг
четких цветных границ, например на белом тексте на черном фоне.
Использование компрессии 4:1:1 может вызывать сложности при выполнении
профессионального композитинга.

     Кроме того, сжатие добавляет шумы в картинку. Если DV несколько раз
декомпрессировать и снова сжимать, то изображение будет терять качество.
Этот процесс отличается от простой передачи DV данных из одного устройства
в другое, что происходит без потерь. В большинстве случаях, однако, при
редактировании видео вам не потребуется производить много операций
сжатия/декомпрессии, так что такие потери не станут заметны. Особенно если о них знать и избегать хранения промежуточных данных в этом формате.

     Мы не можем назвать DV идеальным, но однозначно это высококачественный,
самый эффективный по отношению цена/качество видео формат когда либо доступный среднему потребителю и многим профессионалам. Вся видео индустрия навсегда изменилась при появлении недорогих и качественных DV решений.

     Дополнительно по теме: перезапись кассет mini-DV на DVD-диски.

Сохранить материал:

| Оцифровка видеокассет | Оцифровка кинопленки | Оцифровать |

Демпферные схемы [ править ]

При использовании для управления реактивными ( индуктивными или емкостными) нагрузками необходимо следить за тем, чтобы TRIAC правильно отключался в конце каждого полупериода переменного тока в главной цепи. TRIAC могут быть чувствительны к быстрым изменениям напряжения (dv / dt) между MT1 и MT2, поэтому фазовый сдвиг между током и напряжением, вызванный реактивными нагрузками, может привести к скачку напряжения, который может привести к ошибочному включению тиристора. Электродвигатель обычно представляет собой индуктивную нагрузку, а автономные источники питания, которые используются в большинстве телевизоров и компьютеров, являются емкостными.

Нежелательных включений можно избежать, используя демпфирующую цепь (обычно резистор / конденсатор или резистор / конденсатор / индуктор) между MT1 и MT2. Демпферные цепи также используются для предотвращения преждевременного срабатывания, вызванного, например, скачками напряжения в сети.

Поскольку включения вызваны внутренними емкостными токами, протекающими в затвор как следствие высокого d v / d t (т. Е. Быстрого изменения напряжения), резистор затвора или конденсатор (или оба параллельно) могут быть подключены между затвором. и MT1 для обеспечения низкоомного пути к MT1 и дальнейшего предотвращения ложного срабатывания. Однако это увеличивает требуемый ток запуска или увеличивает задержку из-за зарядки конденсатора. С другой стороны, резистор между затвором и MT1 помогает отводить токи утечки из устройства, тем самым улучшая производительность TRIAC при высокой температуре, где максимально допустимое значение d v / d tниже. Для этой цели обычно подходят резисторы менее 1 кОм и конденсаторы 100 нФ, хотя точная настройка должна выполняться на конкретной модели устройства.

Для более мощных и требовательных нагрузок можно использовать два тиристора, включенных в обратную параллель, вместо одного тиристора . Поскольку к каждому тиристору будет приложен полный полупериод напряжения обратной полярности, отключение тиристоров обеспечено независимо от характера нагрузки. Однако из-за отдельных вентилей надлежащий запуск SCR более сложен, чем запуск TRIAC.

TRIAC может также не включиться надежно с реактивной нагрузкой, если текущий фазовый сдвиг приводит к тому, что ток основной цепи становится ниже тока удержания во время запуска. Чтобы решить эту проблему, можно использовать постоянный ток или последовательность импульсов для многократного запуска TRIAC, пока он не включится.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

  1. Все компоненты, которые получают ток от реле, необходимо отключить.
  2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
  3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Производители симисторов

Сейчас изготовлением симисторов (как 4-квадрантных, так и Hi-com) заняты ведущие производители полупроводников. Среди них можно выделить Philips Semiconductors, STMicroelectronics, ON Semiconductors, Crydom. Все производители пытаются покрыть как можно большую номенклатуру симисторов. Ниже вы можете видеть сводную таблицу (таблица 1) аналогов симисторов, номиналами от 1 до 25 А и от 400 до 800 В.

Таблица 1. Производители симисторов

Следует особо отметить, что Philips и Crydom уже выпускают симисторы, рассчитанные на 1000 В (BTA208X-1000C и BTA208X-1000B от Philips, несколько слов о них будет сказано ниже, и их аналоги от Crydom — CTA24-1000CW и CTA24-1000BW).

Некоторые производители также стали выпускать симисторы, рассчитанные на 40А: CTB40-400 B, CTB40-600 B и CTB40-800 B от Crydom, а также BTA40-600B, BTA40-800 B, BTA41-600 B, BTA41-600 B, BTB41-600 B и BTB41-800 B от STMicroelectronics. Недавно и Philips анонсировал предстоящий в ближайшее время выпуск 40-В симисторов.

Полное тепловое сопротивление

Все расчеты по вычислению теплового сопротивления имеет смысл проводить для уже установившегося режима продолжительностью больше 1 с. Для импульсных токов или длительных переходных процессов меньше 1 с эффект отвода тепла уменьшается. Температура просто рассеивается в объеме прибора с очень небольшим достижением теплоотвода. В таких условиях нагрев перехода зависит от полного теплового сопротивления «переход — корпус прибора» Zth j–mb. Поэтому Zth j–mb уменьшается при уменьшении продолжительности импульса тока благодаря меньшему нагреву кристалла. При увеличении продолжительности до 1 с Zth j–mb увеличивается до значения, соответствующего установившемуся режиму Rth j–mb. Характеристика Zth j–mb приводится в документации для двунаправленного и однонаправленного электрического тока импульсами продолжительностью до 10 с.

заявка

Типичное использование в качестве диммера

Маломощные симисторов используются во многих приложениях , таких как легкие диммеры , контроль скорости для электрических вентиляторов и других электродвигателей , а также в современных компьютеризированных цепях управления многих бытовых мелких и крупных бытовых приборов .

Когда сетевое напряжение TRIAC запускается микроконтроллерами, часто используются оптоизоляторы ; например, оптотриаки могут использоваться для управления током затвора. В качестве альтернативы, если безопасность позволяет и электрическая изоляция контроллера не требуется, одна из шин питания микроконтроллера может быть подключена к одному из источников питания. В этих ситуациях нормально подключить нейтральный вывод к положительной шине источника питания микроконтроллера вместе с A1 симистора, при этом A2 подключен к токоведущему. Затвор TRIAC может быть подключен к микроконтроллеру через оптоизолированный транзистор, а иногда и резистор, так что снижение напряжения до логического нуля микроконтроллера протягивает через затвор TRIAC достаточный ток для его запуска. Это гарантирует, что TRIAC запускается в квадрантах II и III, и избегает квадранта IV, где TRIAC обычно нечувствительны.

Тепловое сопротивление

Тепловое сопротивление Rth — это сопротивление между корпусом прибора и радиатором. Этот параметр аналогичен электрическому сопротивлению R = V/I, поэтому тепловое сопротивление Rth = T/P, где T — температура в кельвинах, и P — рассеяние энергии в ваттах.

Для прибора, установленного вертикально без радиатора, тепловое сопротивление задается тепловым сопротивлением «переход — окружающая среда» Rth = Rth j–a.

  • Для корпуса SOT82 значение равно 100 К/Вт;
  • Для корпуса SOT78 значение равно 60 К/Вт;
  • Для корпусов F и X значение равно 55 К/Вт.

Для не изолированных приборов, установленных на теплоотвод, тепловое сопротивление является суммой сопротивлений «переход — корпус», «корпус — теплоотвод» и «теплоотвод — окружающая среда».

Для изолированных корпусов нет ссылки на термосопротивление Rth j–mb, так как Rth mb–h принят постоянным и дан с учетом использования термопасты. Поэтому тепловое сопротивление для изолированного корпуса является суммой тепловых сопротивлений «переходтеплоотвод» и «теплоотвод — окружающая среда».

Rth j–mb или Rth j–h фиксированы и даны в документации к каждому прибору. Rth mb–h также даются в инструкциях по установке для некоторых вариантов изолированного и неизолированного монтажа с использованием или без использования термопасты. Rth h–a регулируется размером теплоотвода и степенью воздушного потока через него. Для улучшения теплоотдачи всегда рекомендуется использование термопасты.

Преимущества DV

VHSHi-8

     Отличное качество видео и звука: видеокамера DV может записывать видео в намного более высоком качестве чем другие бытовые видеоустройства. DV
видео предлагает 500 линий вертикального разрешения (по сравнению с 250 линиями для VHS), что обеспечивает более четкое и привлекательное
изображение. Но выигрыш не только в разрешении, DV предлагает более точную передачу цвета. Звук в формате DV еще более качественный – вместо
аналогового сигнала вы получаете цифровую запись с качеством CD, частотой дискретизации 48кГц и разрядностью 16-бит.
Копирование без потерь: так как подключение камеры к компьютеру (и некоторым другим устройствам) может осуществляться посредством цифрового
интерфейса, при передачи данных не происходит потери качество независимо от того сколько раз вы передаете видео. Вы можете делать копию копии
другой копии и качество останется таким же, как и у оригинала.

     Плата видео-захвата больше не нужна: так как оцифровка изображения и
звука происходят еще в самой камере во время съемки, у вас нет
необходимости в установке какой-либо платы для оцифровки видео.

Инструмент для проверки реле

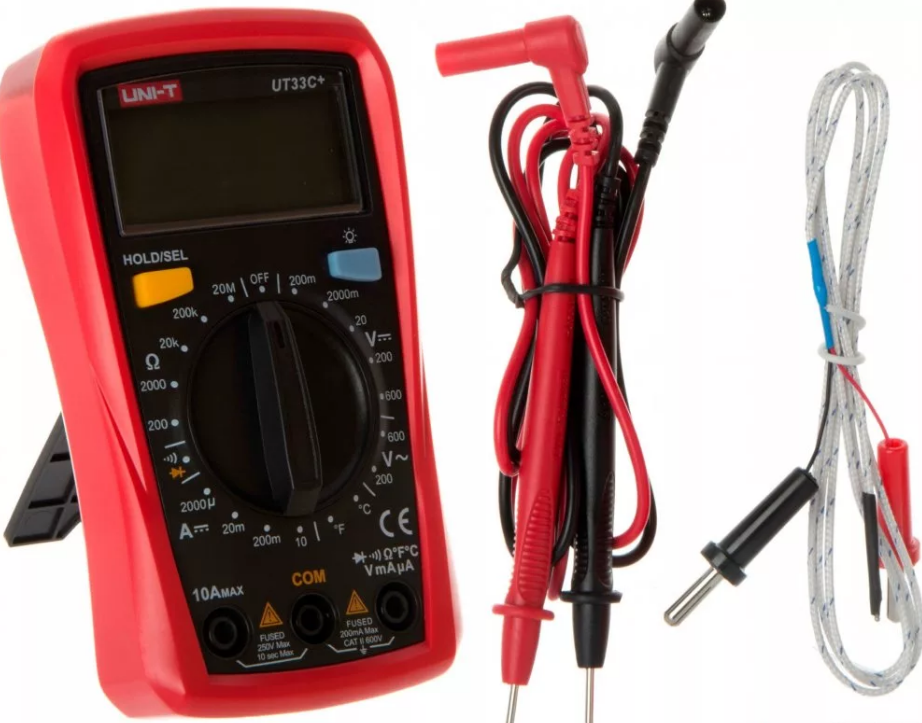

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

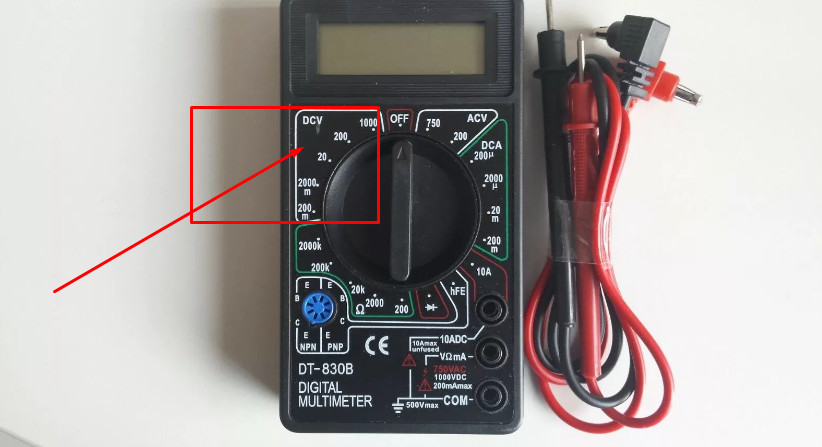

На приборе она обозначается так:

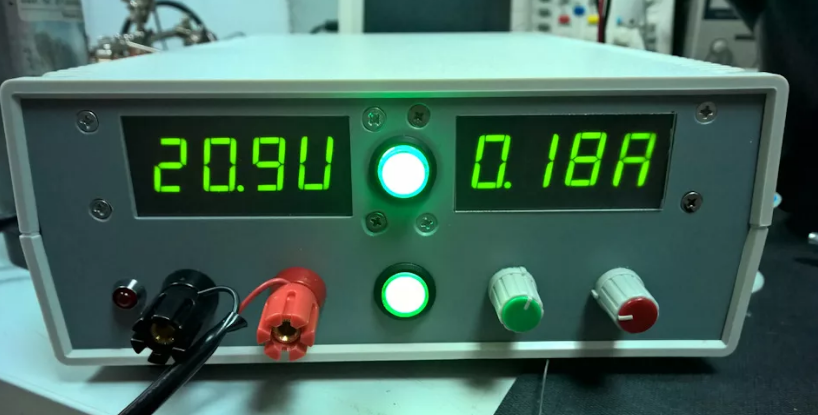

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Принцип работы

Хоть элемент является довольно надёжным прибором, случается так, что он выходит из строя. Но чтобы выполнить правильно проверку симистора, необходимо уметь не только пользоваться измерительными поборами, а также понимать суть его работы.

Представить полупроводниковый элемент можно двумя тиристорами, которые подключены относительно друг друга встречно-параллельно. Как и диод, триак имеет p-n переходы, но их количество у него больше. Структура прибора состоит из пяти чередующихся слоёв. В зависимости от приложенного напряжения к управляющему выводу в барьерных переходах начинаются процессы рекомбинации и движения основных носителей заряда или, наоборот, расширение запрещённых зон.

Симистор переходит в состояние, когда через него могут свободно проходить заряды, при выполнении двух условий:

  • на его управляющий вывод подаётся ток нужной амплитуды (отпирающий);
  • разность потенциалов между управляемыми электродами соответствует некоторой величине, определяющейся параметрами устройства.

В иных же случаях полупроводниковый ключ окажется запертым. При использовании прибора в схемах с переменным сигналом на выводах будет постоянно изменяться полярность напряжения, поэтому режим работы устройства разделяют на четыре квадранта. В каждом квадранте существуют свои условия для отпирания или запирания.

Из-за своей особенности работы такой тип тиристоров изначально использовался в качестве управляющего элемента на производственных станках, позволяя на них плавно подавать ток. Это были довольно габаритные устройства, требующие массивного охлаждения. Но эволюция прибора привела к уменьшению габаритов и улучшению технического процесса изготовления. Это дало возможность применять триаки совместно с компрессорным оборудованием, электронагревательными системами, электроинструментами и зарядными блоками.

AltHaoX

Это, вероятно, очевидно, но, поскольку у меня все еще нет инженерного образования, я столкнулся с этой проблемой:

Что означает dV / dt ? Что это влияет на TRIAC?

Марко Буршич

Когда ток через триак падает под я ЧАС я ЧАС , который является током удержания, триак прекращает проводку. При чистой резистивной нагрузке это происходит в самом конце цикла синусоидальной волны, а напряжение и ток находятся в фазе. Когда нагрузка имеет индуктивный компонент (например, двигатель), тогда существует разрыв между током и напряжением. В тот момент, когда ток падает ниже я ЧАС я ЧАС напряжение уже возросло с противоположной полярностью. Поэтому, когда триак отключается, на триаке возникает большое значение dV / dt — «напряжение немедленно отключается». Эта ситуация может привести к самостоятельному срабатыванию триака, и он начинает проводить неконтролируемо. Средство защиты должно использовать демпфирующую цепь, то есть RC параллельно с симистором.

DerStrom8

dV / dt является производной напряжения по времени. Другими словами, это изменение напряжения (дельта V, или ΔV), деленное на изменение во времени (дельта t или Δt), или скорость, с которой напряжение изменяется со временем.

Энди ака

Если у вас была кривая Y = х 2 Y знак равно Икс 2 как ниже: —

Наклон, когда x = 3 (y = 9), можно оценить, рассчитав, сколько y изменяется, деленное на сколько x изменяется. Изменение называется «дельта», следовательно, наклон У Δx Δ Y Δ Икс ,

Принимая во внимание бесконечно малые изменения, математически он переименовывается в dy / dx. Это можно даже алгебраически доказать, добавив dy и dx к исходной формуле:. Y + д Y = ( х + д х ) 2 Y + d Y знак равно ( Икс + d Икс ) 2

Y + д Y = ( х + д х ) 2 Y + d Y знак равно ( Икс + d Икс ) 2

Y + д Y = х 2 + 2 х д х + д Икс 2 Y + d Y знак равно Икс 2 + 2 Икс d Икс + d Икс 2

Вычитая у (= Икс 2 Икс 2 ) с обеих сторон дает: —

d Y = 2 х д х + д Икс 2 d Y знак равно 2 Икс d Икс + d Икс 2

Затем, отметив, что если d Икс d Икс тогда очень маленький d Икс 2 d Икс 2 можно игнорировать, следовательно:

d Y d Икс = 2 х d Y d Икс знак равно 2 Икс

Другими словами, в любой точке кривой Y = х 2 Y знак равно Икс 2 уклон 2х

С точки зрения изменения напряжения со временем оно составляет dv / dt. Это имеет значение для триаков и мосфов и может вызвать срабатывание или частичное включение таких устройств, если скорость изменения напряжения со временем слишком велика.

JonRB

Пока что все объяснили, что V Δ т Δ v Δ T означает (скорость изменения напряжения, его градиент, 1-я производная от напряжения по времени)

Но какое это имеет отношение к TRIAC? Триаки, такие как тиристоры / SCR, могут быть смещены, если на устройстве имеется высокое значение dv / dt

analogsystemsrf

Dv / dt — выражение для заряда, вводимого во внутренние компоненты триака (кремний); энергетический механизм Q = C * V, когда мы вносим постепенные изменения и видим, что происходит, становится dQ / dT = C * dV / dT + V * dC / dT. Выбрав игнорировать 2-ю часть и признав current = dQ / dT, мы остаемся с

я = C ∗ д В д T я знак равно С * d В d T

после чего мы обнаруживаем, что высокие скорости изменения напряжения приведут в действие триак.

Инжекция заряда dV / dT также подвергает риску полевые транзисторы. Если нет достаточных контактов источника и скважинных контактов, заряды будут преследовать ВСЕ ВОЗМОЖНЫЕ ПУТИ; скручивание тока в контактах может привести к тому, что I * R будет достаточно большим, чтобы включить соединения на основе эмиттера паразитных биполяр, и в этом случае биполярность добавляет к потокам тока. Во многих случаях это приводит к усилению> 1 положительной обратной связи, и биполярный / полевой транзистор пытается разряжать всю сеть накопителей заряда VDD до нулевых напряжений. С этой простой попыткой кремний и алюминий плавятся.

Как избежать? Разработайте контакты источника и скважины для задач с переходной зарядкой, а не только для контроля утечки постоянного тока.

Вот микрофотографию высокого напряжения в переходных условиях (1 вольт на наносекунду), когда инжектируемый заряд сжимается вокруг скважинного контакта.

Демпферные схемы

При использовании для управления реактивными ( индуктивными или емкостными) нагрузками необходимо следить за тем, чтобы TRIAC правильно отключался в конце каждого полупериода переменного тока в главной цепи. TRIAC могут быть чувствительны к быстрым изменениям напряжения (dv / dt) между MT1 и MT2, поэтому фазовый сдвиг между током и напряжением, вызванный реактивными нагрузками, может привести к скачку напряжения, который может привести к ошибочному включению тиристора. Электродвигатель обычно представляет собой индуктивную нагрузку, а автономные источники питания, которые используются в большинстве телевизоров и компьютеров, являются емкостными.

Нежелательных включений можно избежать, используя демпфирующую цепь (обычно типа резистор / конденсатор или резистор / конденсатор / катушка индуктивности) между MT1 и MT2. Демпферные цепи также используются для предотвращения преждевременного срабатывания, вызванного, например, скачками напряжения в сети.

Поскольку включения вызваны внутренними емкостными токами, протекающими в затвор как следствие высокого d v / d t (т. Е. Быстрого изменения напряжения), резистор затвора или конденсатор (или оба параллельно) могут быть подключены между затвором. и MT1 для обеспечения низкоомного пути к MT1 и дальнейшего предотвращения ложного срабатывания. Однако это увеличивает требуемый ток срабатывания или увеличивает задержку из-за зарядки конденсатора. С другой стороны, резистор между затвором и MT1 помогает отводить токи утечки из устройства, тем самым улучшая характеристики TRIAC при высокой температуре, где максимально допустимое значение d v / d t ниже. Для этой цели обычно подходят резисторы менее 1 кОм и конденсаторы 100 нФ, хотя точная настройка должна выполняться на конкретной модели устройства.

Для более мощных и требовательных нагрузок можно использовать два тиристора, включенных в обратную параллель, вместо одного тиристора . Поскольку к каждому тиристору будет приложен полный полупериод напряжения обратной полярности, отключение тиристоров гарантировано независимо от характера нагрузки. Однако из-за отдельных вентилей надлежащий запуск SCR более сложен, чем запуск TRIAC.

TRIAC также может не включаться надежно с реактивной нагрузкой, если текущий приводит к тому, что ток основной цепи становится ниже во время запуска. Чтобы решить эту проблему, можно использовать постоянный ток или последовательность импульсов, чтобы многократно запускать TRIAC, пока он не включится.

Тестирование контактных групп

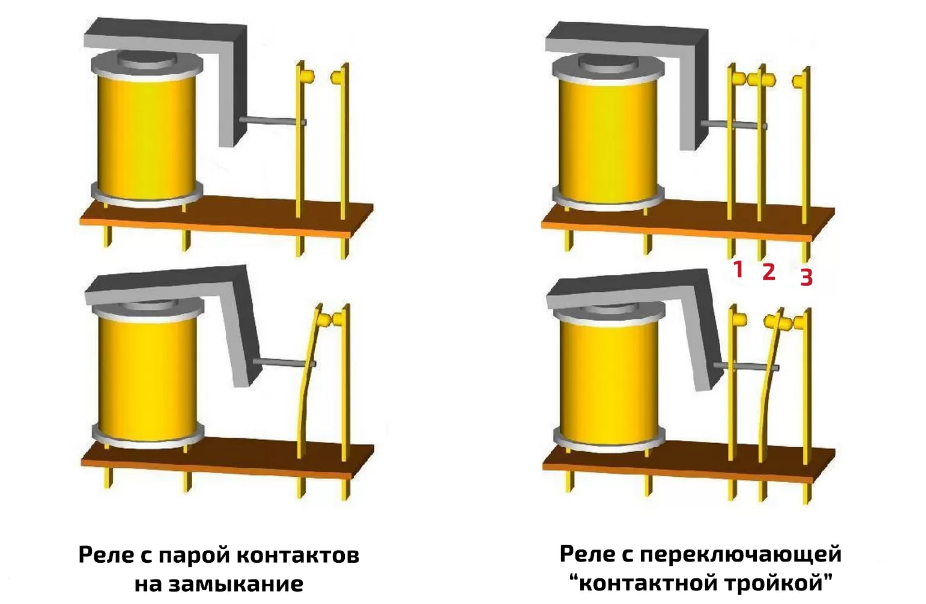

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

  1. Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
  2. Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
  3. Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Характеристики прибора

Как и любой электронный полупроводниковый прибор, симистор характеризуется рядом технических параметров. Именно они дают возможность использовать его в том или ином оборудовании. Правильность работы устройства определяется соответствием заявленных характеристик реальным, а суть измерений сводится к получению значений этих параметров.

Для комплексного измерения характеристик требуются специализированные приборы, недоступные для бытового применения, поэтому для проверки симистора радиолюбители чаще всего используют тестер и специальные схемы. Например, популярный симистор BTB16-700BW характеризуется следующими техническими параметрами:

  1. Максимальное напряжение Vrpm — 700 В. Обозначает граничную разность потенциалов, превышение которой приводит к повреждению структуры элемента.
  2. Циклическое импульсное напряжение Vdrm — 700 В. Даже если электронный ключ будет закрыт, а уровень сигнала, приложенный на элемент, превысит 700 вольт, его переходы выйдут из строя.
  3. Наибольшее значение среднего тока в открытом состоянии Irms — 16 A. Характеризует силу тока синусоидальной формы, способную проходить через симистор продолжительное время без его выхода из строя.
  4. Пиковое значение импульсного тока Itsm равно 168 A. Этот параметр обязательно указывается со временем, в течение которого прибор не получит повреждения. Так, для BTB16–700BW оно составляет 16,7 ms.
  5. Ток затвора Ig — 10—50 mA. Зависит от полярности напряжения, приложенного к выводам устройства, и параметров входного сигнала. Указывается в виде интервала.
  6. Скорость нарастания тока dI/dT — 14 А/мс. Определяется для открытого состояния. Если она будет превышена, то элемент выйдет из строя.
  7. Время включения t — 2мкс. Показывает время, прошедшее до достижения током на затворе 10% от своего наибольшего значения, когда при этом напряжение между силовыми электродами уменьшилось на такой же процент.
  8. Скорость роста напряжения dV/dT — 1000 В/мкс. Если это значение будет больше указанного, то прибор не сможет правильно работать, то есть возникнут ложные открывания и закрывания.

Марко Буршич

Когда ток через триак падает под я ЧАС я ЧАС , который является током удержания, триак прекращает проводку. При чистой резистивной нагрузке это происходит в самом конце цикла синусоидальной волны, а напряжение и ток находятся в фазе. Когда нагрузка имеет индуктивный компонент (например, двигатель), тогда существует разрыв между током и напряжением. В тот момент, когда ток падает ниже я ЧАС я ЧАС напряжение уже возросло с противоположной полярностью. Поэтому, когда триак отключается, на триаке возникает большое значение dV / dt — «напряжение немедленно отключается». Эта ситуация может привести к самостоятельному срабатыванию триака, и он начинает проводить неконтролируемо. Средство защиты должно использовать демпфирующую цепь, то есть RC параллельно с симистором.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

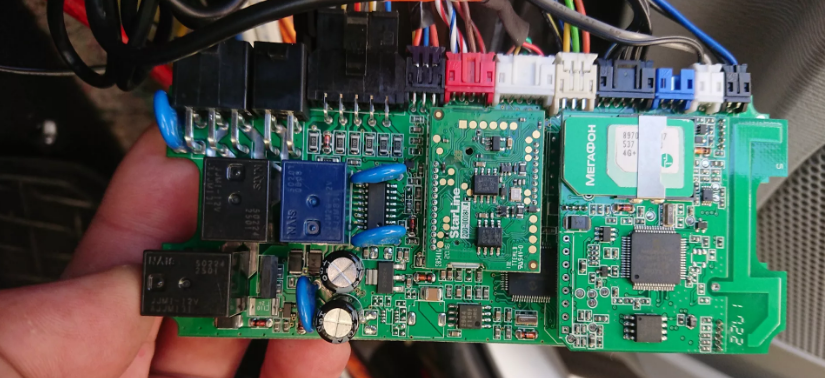

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Некоторые особенности триаков Hi-Com

Триаки Hi-Com имеют отличную от обычных триаков внутреннюю структуру. Одно из отличий состоит в том, что две половины тиристора лучше изолированы друг от друга, что уменьшает их взаимное влияние. Это дает следующие преимущества:

  1. Увеличение допустимого значения dVCOM/dt. Это позволяет управлять реактивными нагрузками (в большинстве случаев) без использования демпфирующего устройства, без сбоев в коммутации. Это сокращает количество элементов, размер печатной платы, стоимость и устраняет потери на рассеивание энергии демпфирующим устройством.
  2. Увеличение допустимого значения dICOM/dt. Это значительно улучшает работу на более высоких частотах и для несинусоидальных напряжений без необходимости в ограничении dICOM/dt при помощи индуктивности последовательно с нагрузкой.
  3. Увеличение допустимого значения dVD/dt. Триаки очень чувствительны при высоких рабочих температурах. Высокое значение dVD/dt уменьшает тенденцию к самопроизвольному включению из состояния отсутствия проводимости за счет dV/dt при высоких температурах. Это позволяет применять их при высоких температурах для управления резистивными нагрузками в кухонных или нагревательных приборах, где обычные триаки не могут использоваться.

Из-за особой внутренней структуры работа триаков Hi-Com в квадранте 3+ невозможна. В большинстве случаев это не является проблемой, так как это наименее желательный и наименее используемый квадрант. Поэтому замена обычного триака на Hi-Com возможна почти всегда.

Более подробную информацию по триакам Hi-Com можно найти в специальной документации Philips: «Factsheet 013 — Understanding Hi-Com Triacs» и «Factsheet 014 — Using Hi-Com Triacs».

Номенклатура и корпуса

Промышленный ряд тиристоров Philips начинается с 0,8 A в SOT54 (TO92) и заканчивается 25 A в SOT78 (TO220AB).

Промышленный ряд триаков (симисторов) Philips начинается с 0,8 A в SOT223 и заканчивается 25 A в SOT78.

Самый маленький корпус триака (тиристора) для поверхностного монтажа — SOT223 (рис. 11). Мощность рассеивания зависит от степени рассеивания тепла печатной платой, на которую устанавливается прибор.

Тот же кристалл устанавливается в неизолированный корпус SOT82 (рис. 13). Улучшенная теплоотдача этого корпуса позволяет использовать его при более высоких номинальных токах и большей мощности.

На рис. 12 показан наименьший корпус для обычного монтажа — SOT54. В этот корпус ставится кристалл, которым оснащаются SOT223.

SOT78 — самый распространенный неизолированный корпус, большинство устройств для бытовой техники производится с использованием этого корпуса (рис. 14).

На рис. 15 показан SOT186 (F-корпус). Этот корпус допускает в обычных условиях разность потенциалов 1500 В между прибором и теплоотводом.

Один из последних корпусов — SOT186A (X-корпус), показанный на рис. 16. Он обладает несколькими преимуществами перед предыдущими типами:

  1. Корпус имеет те же размеры, что и корпус SOT78 в зазорах выводов и монтажной поверхности, поэтому он может непосредственно заменять SOT78 без изменений в монтаже.
  2. Корпус допускает в обычных условиях разность потенциалов 2500 В между прибором и теплоотводом.

Что делать, если скоро появится DVB-T3

Стандарт DVB-T просуществовал лет десять. Приход формата второго поколения заставил потребителя менять приемные устройства на новые. Возникает вопрос, не ожидает ли DVB-T2 участь предшественника.

В ближайшие десятилетия этого не произойдет. В обозримом будущем достичь увеличения скорости передачи данных невозможно, а дальнейшее сжатие только приведет к дефектам картинки. Так что телезрители могут выдохнуть и рассчитывать на долгосрочное использование современного оборудования.

Предыдущая
ТехнологияЧастоты эфирных цифровых каналов DVB-T2 для ручной настройки
Следующая
ТехнологияCтандарты цифрового телевидения: DVB-T, DVB-T2, DVB-C, DVB-C2, DVB-S, DVB-S2

Способы монтажа триаков

При малых нагрузках или коротких импульсных токах нагрузки (меньше 1 с), можно использовать триак без теплоотводящего радиатора. Во всех остальных случаях его применение необходимо.

Существует три основных метода фиксации триака к теплоотводу — крепление зажимом, крепление винтом и клепка. Наиболее распространены первые два способа. Клепка в большинстве случаев не рекомендуется, так как может вызвать повреждение или деформацию кристалла, что приведет к выходу прибора из строя.

Фиксация к теплоотводу зажимом

Это — предпочтительный метод с минимальным тепловым сопротивлением, так как зажим достаточно плотно прижимает корпус прибора к радиатору. Это одинаково подходит как для неизолированных (SOT82 и SOT78), так и для изолированных корпусов (SOT186 F-корпусов и более ранних SOT186A X-корпусов). SOT78 известен еще как TO220AB.

Фиксация к теплоотводу при помощи винта

  1. Набор для монтажа корпуса SOT78 включает прямоугольную шайбу, которая должна быть установлена между головкой винта и контактом без усилий на пластиковый корпус прибора.
  2. Во время установки наконечник отвертки не должен воздействовать на пластиковый корпус триака (тиристора).
  3. Поверхность теплоотвода в месте контакта с электродом должна быть обработана с чистотой до 0,02 мм.
  4. Крутящий момент (с установкой шайбы) должен быть между 0,55–0,8 Н·м.
  5. По возможности следует избегать использования винтов-саморезов, так как это снижает термоконтакт между теплоотводом и прибором.
  6. Прибор должен быть механически зафиксирован перед пайкой выводов. Это минимизирует чрезмерную нагрузку на выводы.

Заключение

Подводя итог под рассмотренными свойствами симисторов, можно кратко выделить их основные преимущества:

  1. Высокая частота срабатывания позволяет добиться высокой точности управления.
  2. Ресурс работы значительно выше, чем у электромеханических компонентов.
  3. Позволяют значительно уменьшить размеры силового блока.
  4. Низкий уровень шума при коммутации силовых цепей.

Помимо всего, симистор является элементом силовой электроники — одной из наиболее динамично развивающихся областей российской электроники. По различным оценкам, она обеспечивает до 50% всего оборота на отечественном рынке изделий электроники. Как считают многие специалисты, российские разработчики и производители могут составить в этой области реальную конкуренцию иностранным фирмам. Применяется силовая электроника везде: при производстве электроэнергии, ее передаче и потреблении. По предварительным прогнозам, объем рынка силовой электроники в мире уже сейчас составляет около $300 млрд, из них на Россию приходится около $6 млрд. А вскоре, когда будет принята программа энергосбережения, емкость рынка может значительно возрасти.
